Как подключить вентилятор в ванной к выключателю: схема

Расчет

Требования к микроклимату квартиры: http://docs.cntd.ru/document/1200095053.

Производительность вытяжки в кондоминиумах необходимо рассчитывать согласно СП 54.13330.2016, табл. 9.1. Для ванных комнат, туалетов, душевых — 25 м³ / ч: http://docs.cntd.ru/document/456054198.

Воздуховод от вытяжки и решетка с обратным клапаном

Первый: вместо гофры берется пластиковая труба (например, d-125 мм) и через один или несколько колен вводится в отверстие вентиляционного канала. При этом в самой дыре под потолком делается своеобразное разделение.

Сверху под трубой монтируется входной патрубок и снизу оставляется небольшой прямоугольник через решетку с клапаном для естественного притока.

Также решетка должна быть ровно внизу, а не вверху. В противном случае воздушный поток из вытяжки взорвется и поднимет так называемый обратный клапан.

Хотя, конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полиэтиленовые полоски, либо есть неразъемная перегородка, можно смело ставить как угодно — сверху, из сбоку, снизу.

Однако в действительности весь дизайн часто работает не так, как ожидалось. Когда вы включаете пылесос и создаете давление, небольшая часть пыли все равно просачивается через щели, микроотверстия, после чего благополучно попадает на вашу кухню на обеденном столе.

Никакой обратный клапан не эффективен на 100%. Большая часть воздуха, конечно, выходит наружу, но постепенное образование пыли внутри квартиры — это факт.

И даже при отключении вытяжки из-за уменьшения диаметра исходного отверстия естественная вентиляция через узкие решетки будет во много раз хуже.

Все можно сделать намного лучше.

Вероятные ошибки

При подключении часто допускаются следующие ошибки:

• Установка выключателя в ванной. Согласно ПУЭ, установка выключателей, розеток и других средств управления в туалетах и ​​ванных комнатах запрещена.
• Неточное выполнение работы. Во время монтажа есть риск повредить покрытие, что может потребовать повторного ремонта в ванной. Важно проводить все работы аккуратно, особенно при креплении саморезами.
• Покупка проводов неправильного сечения для подключения. Согласно правилам техники безопасности минимальное сечение составляет 0,75 мм2. Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие выбрать диаметр по току.

При использовании внешних датчиков, которые изначально не встроены в сам вентилятор, могут возникнуть трудности в эксплуатации. Датчики должны обладать высокой устойчивостью к влажности и пыли. Кроме того, эти устройства можно отнести к контрольным приборам, которые также запрещено размещать в ванной по правилам ПУЭ.

Как подключить вентилятор с таймером

Для повышения эффективности принудительной вентиляции производители вытяжек разработали модели с элементами автоматики (таймеры и датчики влажности). Они дороже, но доступнее обычных вентиляторов.

Хорошо зарекомендовали себя кулеры с таймером. Они активируются при включении света, выключаются по истечении установленного в настройках времени. В продаже также есть модели с зеркальным режимом, которые начинают проветриваться после выключения света. Время работы автоматической вытяжки определяется таким образом, чтобы ванная после водных процедур хорошо проветривалась.

Популярная схема подключения вентилятора с таймером в ванную комнату:

1. Прикрепите заднюю стенку корпуса к месту установки и разметьте места сверления дюбелей.
2. Проделайте дырочки перфоратором. В наборе инструментов обычно есть сверла для разных стен.
3. Прикрутите рабочую часть устройства к стене с помощью саморезов из комплекта
4. Подвести провода к клеммам устройства. Модели этого типа имеют четыре входа. Конец фазы переключается на выключатель и требуемый терминал вентилятора.
5. Подключите нейтральный провод к светильнику и к нулевой клемме вентилятора. Таймер, расположенный в правом верхнем углу, необходимо запитать от второго провода выключателя, идущего к лампочке.
6. Подключите заземляющий провод к четвертой клемме чиллера. Во всех новых домах есть наземный автобус. Практика «наземного» передвижения по трубам отопления опасна для жизни человека.
7. Настройте таймер. Необходимо установить время, в течение которого чиллер будет качать воздух после включения света. В большинстве моделей диапазон регулировки возможен в пределах 0,4-15 минут. Заводские настройки обычно установлены на минимум.
8. Прикрутите защитную крышку. Перед этим винты смазываются графитовой пастой.
9. Проверьте работу вытяжки с таймером, измерив время работы прибора до его выключения. Результат должен соответствовать введенным вами настройкам. Вы можете исправить их на свое усмотрение.

Важно! Фазный силовой кабель лучше всего подключать к общей панели через автоматический выключатель. Это обеспечит мгновенное отключение напряжения в цепи вытяжки в случае аварии или короткого замыкания. При расчете сечения жил кабеля учитывается мощность установленного устройства.

Что необходимо для установки принудительной вытяжки

Чтобы узнать, нужна ли в ванной принудительная тяга, анализируют состояние естественной вентиляции, сделанной при строительстве дома. Чтобы проверить вытяжку, снимите декоративную панель с вентиляционной шахты и удалите скопившийся мусор из вентиляционного канала, который обычно находится возле потолка ванной комнаты. Затем в вентиляционный канал вносят зажженную спичку или свечу. Если пламя не отклоняется в сторону или отклоняется незначительно, принимается решение в пользу установки принудительной тяги.

Необходимо обеспечить поступление свежего воздуха в ванную комнату. Обычно циркуляция воздуха организована через небольшое пространство под дверью ванной. Поэтому при установке дверной коробки порог ванной не монтируется.

Выбирая вентилятор для ванной, необходимо внимательно изучить характеристики устройства. Устройство должно полностью соответствовать условиям, в которых оно будет использоваться. Вентилятор должен иметь достаточную мощность для подачи необходимого количества свежего воздуха. Цена, дизайн, уровень шума будут важными факторами при покупке устройства.

Схема подключения и соединение проводов в распредкоробке

Обычно над этим переключателем располагается распределительная коробка с проводами. В него могут войти 3 кабеля:

• спуститься к выключателю (выключить)

• второй — еда, поступающая с распределительного щита (гр. OSV)

• третий — идет к светильникам в ванной (Свет)

Как правильно произвести подключение и какая будет схема подключения всех этих проводов в распределительной коробке и на самом вентиляторе? Его можно резюмировать следующим образом:

Для соединения всех контактов от коробки до места установки вентиляции необходимо будет проложить еще один кабель ВВГнГ-Лс 3 * 1,5 мм2.

Концы кабеля зачищены с обеих сторон и подписаны.

• Источник питания фазы L

• Фаза Т для управления вытяжкой по таймеру

• N-ноль

Не надо ничего крутить, все ставить на зажимы Wago.

Сначала фазу L подключите к основному силовому кабелю, идущему от распределительного щита.

Затем подключите нулевые жилы.

Помните, что для правильной работы вытяжки на выводах платы управления должно всегда присутствовать напряжение 220В.

Поэтому фазный провод кабеля подключается напрямую, вплоть до выключателя света.

Поэтому здесь используется трехжильный кабель. Если в ванную уйдет всего 2 провода, реализовать схему с таймером не получится.

Фаза Т, которая поступает на таймер вентилятора, подключается после переключателя. То есть к проводу, идущему к светильникам в ванную.

Таким образом, вентиляция точно регулируется с помощью переключателя света. Осталось правильно подключить все проводники на самом вентиляторе.

Снимите защитную декоративную рамку, чтобы достать до контактов.

В правом верхнем углу есть таймер. Немедленно настройте его на расчетное время работы. Регулировка осуществляется в широком диапазоне от 15 секунд до 45 минут.

У кого-то скручено с завода почти до нуля. В результате лезвия перестают вращаться сразу после выключения света.

В то же время люди думают, что капот сломан. Даже если достаточно было закрутить винт.

Теперь подключите провода к соответствующим клеммам:

• силовой провод фазы L — к клемме с такой же маркировкой

• фаза таймера вентилятора — в центре контакт с надписью Т

• ноль — к оставшейся клемме N

Обратите внимание, что если установлены только 2 фазы и нулевой провод, для того, чтобы система работала хотя бы в ручном режиме, необходимо установить перемычку между клеммами N и T.

Так что устройство будет работать только тогда, когда подсвеченные клавиши включены и выключены. Мы не можем говорить ни о какой автоматизации и задержке.

На некоторых моделях это влияет на правильность подключения нейтральных проводов — N и фазы — L. Если ваш вентилятор ведет себя непонятно и работает или, наоборот, отказывается работать правильно, попробуйте их поменять местами.

Проверить индикатор свечения, куда именно приходит фаза и еще раз сверить со схемой, указанной в паспорте прибора.

Затем отремонтируйте вентилятор и проверьте его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать с помощью клея или герметика.

Сверлить отверстия под дюбели часто бывает проблематично:

• или отверстия находятся близко к краю плитки

• или может быть в этом месте арматура, и одним ударом вы просто сломаете себе всю стену

Вот как это называется, какая удача.

Расположение вентиляционных каналов

Как правило, установка вентилятора не требует дополнительной системы воздуховодов. Управление вентиляцией осуществляется осевым радиальным вентилятором, установленным в нише воздуховода. Такой способ размещения и монтажа имеет смысл, если колодец расположен прямо за стенкой ванной комнаты, которую также можно совместить с унитазом.

Если ванная и туалет разделены, но имеют свои отдельные отверстия, которые выходят в общий колодец, лучшим вариантом будет установка канального вентилятора. Его необходимо установить на участке колодца, где соединяются воздуховоды двух помещений.

Когда вентиляционный канал находится в одной или нескольких комнатах, его нужно будет вывести прямо в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных каналов. Установка вентилятора во всех случаях осуществляется, как описано ниже.

Схема вентиляции в квартире

Внутри подвесной стойки и натяжных конструкций не должна задерживаться влага, поэтому необходима система вентиляции.

Натяжные и реечные потолки в некоторых домах монтируют по нижнему краю потолочных балок, расположенных на высоте 19-21 см от потолка. Вентиляционное отверстие находится внутри навесной конструкции.

В этом случае достаточно оборудовать натяжной или реечный потолок пассивной вентиляцией: просверлить отверстие в потолке, украсить его декоративной решеткой или специальным плафоном. Таких отверстий можно сделать несколько. Вытяжной вентилятор, установленный в проем в стене, будет вытягивать воздух через вентиляционные решетки потолка.

В домах, где проем воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной воздуховод или осевой вентилятор вставляют в стандартный воздуховод в стене и просверливают еще одно отверстие в потолочном полотне перед ним.

Стандартная ширина обрешетки составляет 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы избежать раздавливания профиля обрешетки. Отверстие в гусенице проделывается дрелью, оснащенной фрезой «балерина» 80 или 82 мм.

Решетку можно взять побольше, диаметром 100 мм, на ней намечаются отверстия для саморезов. Он прислоняется к отметкам, и в нем просверливаются монтажные отверстия для поддержки. Не рекомендуется сразу вкручивать саморез в потолок (без предварительно просверленных отверстий для него): при малейшем пропуске зажигания он застрянет не в том месте. Колпачки саморезов скроют декоративный элемент решетки.

Аналогично делается вентиляция своими руками в натяжных полотнах, только здесь отверстие аккуратно вырезается и не протыкается. Решетка крепится к потолку с помощью специальных зажимов или силиконового клея.

Как рассчитать мощность вентилятора

Воздухообмен и расчет мощности вентилятора

Он должен быть основан на требованиях органов здравоохранения. Частота смены ванн варьируется от 6-8 раз в час. Этот показатель должен обеспечивать вентилятор в ванной. Давайте посмотрим на пример того, как производить расчеты. Исходные данные: ширина помещения 2,5 м, длина 3,0 м, высота 2,7 м. Как узнать минимальную производительность вентилятора? Рассчитываем объем помещения: 3,0 × 2,5 × 2,7 = 20,25 м3. Для комфортного пребывания в ванной кратность должна быть 8, на это значение умножаем объем и получаем 162 м3. Это именно то количество воздуха, которое вентилятор должен всасывать или подавать в час. Подбирать нужно конкретную модель с запасом хода примерно 20%. В этом случае рекомендуется приобрести устройство объемом 200 м3.

Формула для расчета мощности вентилятора

Кроме того, необходимо учитывать шум и безопасность вентиляторов. Согласно нормативным требованиям шум вентилятора не может превышать 30 дБ, иначе психика оставшихся

Герметичность корпуса не ниже IP 44. Механизм защищен от попадания разнонаправленных брызг воды и твердых частиц диаметром более 0,1 мм. Технические данные любого вентилятора указываются производителем в паспорте или в инструкции по применению.

Особенности монтажа

Правильное место планируемой установки агрегата определяется расположением и конструкцией вентиляционных каналов. В частном доме на чердаке можно разместить мощный вентилятор, обеспечивающий вытяжку из группы воздуховодов.

Квартирный вариант, как правило, предусматривает установку в вытяжном канале осевого рисунка вместо решетки.

Для натяжных потолков используются потолочные варианты, соединенные гибкой трубой с выходом вентиляционной шахты или встроенными канальными узлами между секциями воздуховодов.

Наружная стена позволяет пробивать слив прямо на улице, сводя к минимуму потери нагрузки. Метод указан в документации производителя против:

• необходимость защиты от осадков, ветра, вероятности замерзания;
• тяга из-за негерметичного клапана.

Есть универсальные модификации для горизонтальной или вертикальной установки. Разрешенные положения всегда указаны в инструкциях. Минимальная высота подвесных светильников от пола — 2,3 м, расстояние от угла до потолка — более 30 мм.

Довожу до вашего сведения. Лопатки и подшипники качения гудят в вентиляторе. Горизонтальная установка вдвое сокращает срок службы простых вводов; подшипники качения подвержены коррозии во время простоя. Тихие модели оснащены крыльчатками специального профиля, двигателем на подшипниках скольжения с магнитной системой (MLS), которая компенсирует вес ротора.

Требования электробезопасности определены в разделе 7 ПУЭ. Степень защиты электровентилятора, установленного в зоне 2, должна быть не ниже IP44. Версии с двойной изоляцией (полностью пластиковый корпус) могут использоваться без заземления. В противном случае заземляющий провод подключается к соответствующей клемме устройства.

Как организовать воздухообмен в душевой

Воздух в ванной необходимо постоянно обновлять, так как есть риск образования плесени из-за высокой влажности

Помещение для приема ванных процедур необходимо в обязательном порядке оборудовать приточно-вытяжной вентиляцией, для этого есть несколько причин:

• Это участок с повышенной влажностью, который сам по себе простым утеплителем не высушить;
• В большинстве случаев в ванных комнатах нет окон, что исключает возможность использования простой вентиляции.

В стандартную комплектацию вытяжной системы входят вытяжной агрегат и приточное устройство. Как и последнее, для нижней части межкомнатной двери можно использовать обычное приспособление — декоративную сетку. В дальнейшем воздухообмен будет осуществляться путем соединения комнаты с другими комнатами.

Если нет возможности модернизировать дверь, можно организовать приток через приточный клапан или использовать рекуператор в ванной. В последнем случае организованный канал в стене будет выполнять сразу две функции — всасывание и подачу воздуха. Система может питаться от отдельного переключателя.

При строительстве новостройки желательно предусмотреть небольшие форточки вверху в дизайне ванной и туалета. Это позволит использовать летом только вентиляцию.

Крепление

Настенные версии обычно крепятся саморезами к углам пластиковой рамы. Сняв переднюю крышку, размечаем центр, просверливаем отверстия, забиваем пластиковые дюбеля из набора.

Перед установкой через вход в раму вставляется кабель.

Когда не хотят сверлить плитку, крепят каркас на «жидкие гвозди».

А как установить вентилятор по месту?

Ремонт вентилятора на месте установки — это немного другая тема, которая связана уже не с электрооборудованием, а с общестроительными и отделочными проблемами. Поэтому мы не будем рассматривать их в контексте данной статьи. Можно только отметить, что единого мнения по этому поводу нет. Например, игрок может просмотреть подборку видео.

Итак, практически все вентиляторы предназначены для крепления к стене саморезами (дюбелями).

Но многие мастера предпочитают не связываться с сверлением керамической плитки возле вентиляционного отверстия, а потом закрепить устройства клеем. Этот прием вызвал много критики со стороны приверженцев «классического» мировоззрения.

Соединение проводов в распределительной коробке

Подключение проводов в распределительной коробке — самый ответственный момент, требующий более осторожных действий. В распределительной коробке есть несколько вариантов переключения кабелей в зависимости от типа используемых переключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• когда вытяжка включается одновременно с освещением;
• при использовании отдельного переключателя для вытяжки;
• при использовании двухкнопочного переключателя;
• при использовании вытяжки с таймером.

Чтобы включить вентилятор в ванной, вместе с освещением нужно соединить нейтральный провод вентилятора с нейтральным проводом сети в распределительной коробке и подключить фазный провод вентилятора к фазному проводу от выключателя к осветительному прибору.

При использовании отдельного переключателя для включения вентилятора требуется следующее переключение проводов:

1. Нулевой провод вентиляционного устройства необходимо подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему от выключателя.
3. Фазовый кабель сети должен быть подключен к входной клемме переключателя.

Если в качестве переключающего устройства используется двухпозиционный переключатель, действуйте следующим образом:

1. Нулевой провод от вентиляционного устройства необходимо подключить к нулевому проводу питания.
2. Фазный провод, идущий от вытяжки, необходимо подключить к фазному проводу, идущему от одной из двух выходных клемм переключателя.
3. Фазовый кабель сети должен быть подключен к входной клемме двухкнопочного переключателя.
4. Вторая выходная клемма используется для подключения осветительной арматуры в ванной.

При использовании вентилятора с таймером провода меняются местами с проводами освещения ванной комнаты. Процедура:

1. Нейтральный провод сети необходимо подключить к нулевым жилам вентилятора и осветительного прибора.
2. Фазный провод сети подключается к входной клемме выключателя и фазному проводу вентилятора.
3. Провод, идущий от выходной клеммы выключателя, необходимо соединить вместе с фазным проводом осветительного прибора и сигнальным проводом вытяжки.

Фазный кабель питания должен быть защищен выключателем, который в аварийной ситуации должен надежно обесточить всю цепь питания. Сечение кабеля рассчитывается исходя из используемой нагрузки. Выполнив все работы, нужно проверить работу каждого прибора в ванной.

Монтаж принудительной вентиляции не займет много времени, большая часть времени уходит на подготовительные работы. Время и деньги, потраченные на установку такой системы, с лихвой окупятся здоровьем проживающих в квартире людей.

Наверняка вы сталкивались в своей жизни с такой ситуацией, когда в ванной есть пылесос, который включается обычным выключателем. Часто таким способом обустраивают санузлы гостиниц, санаториев, гостевых домов, пансионатов. Возможно, такую ​​вытяжку видел кто-то из ваших знакомых или знакомых? Между прочим, это отличная идея. А если ваша ванная комната еще не оборудована такой техникой, рекомендуем подумать о ее установке. В этой статье мы расскажем о преимуществах устройства и о том, как подключить вентилятор для ванной к выключателю.

Схема подключения вентилятора в ванной комнате

Как подключить вентилятор в ванной зависит от выбранной схемы.

Как подключить вентилятор в ванной к лампочке (параллельно светильникам)

В этом случае провод, питающий устройство, необходимо подключить к тем же клеммам, к которым подключен потолочный светильник. Провода подключаются в распределительную коробку. Для удобства ремонта рекомендуется сохранить цветовую кодировку проводов (фаза ноль), но на работу вентилятора это никак не влияет.

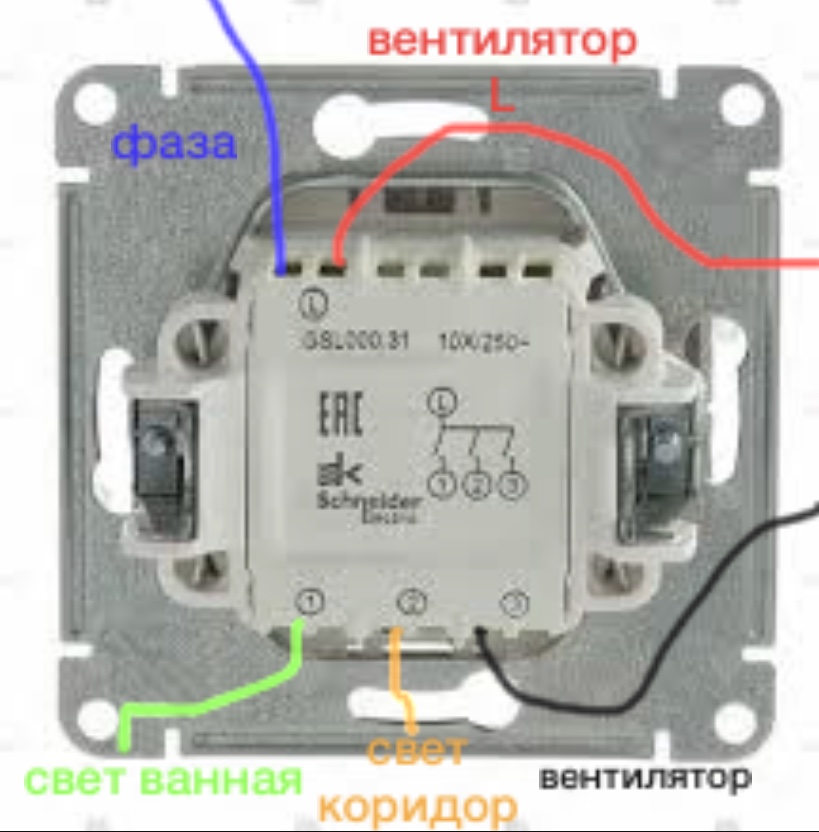

От одноклавишного или двухклавишного выключателя

При использовании данной схемы подключение производится в переходной коробке аналогично обычным осветительным приборам:

• К переключателю подключается фазный провод (коричневый). В двухкнопочном устройстве он уже подключен к потолочному свету.
• Провод переключателя подключается к коричневому проводу, ведущему к вентилятору. В зависимости от количества клавиш он может быть синим или желто-зеленым.
• Синяя жила кабеля, идущего к вытяжке, подключается к общему нулевому проводу освещения.

Проверка естественной вентиляции

Начать стоит с поиска вентиляционного отверстия (шахты) и его очистки, так как с годами может накапливаться мелкий мусор, пыль и даже паутина. После проверки и уборки душителя выполните следующий маневр: зажгите спичку или свечу и отнесите к вентиляционному отверстию. Если пламя направляется к отверстию, ваша естественная вентиляция в порядке. Кому-то этот способ управления может показаться недостаточным, поэтому стоит переключиться на другой: возьмите небольшой лист бумаги и положите его на мину: он удерживается потоком воздуха — отлично, соскользнул на землю — поток воздуха недостаточно или его нет совсем.

Если в вашей ванной комнате нет отверстия для естественной вентиляции, обязательно сообщите об этом в коммунальные службы.

При малом расходе рекомендуется использовать вентилятор и устанавливать его в отверстие вентиляционной шахты. Данное устройство представлено на рынке бытовой техники широким ассортиментом, но наибольшим спросом пользуется осевой вентилятор. Помимо типа конструкции следует также выбрать ее размер (в зависимости от размера ремешка) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так уж и сложно, поэтому ниже мы разберем несколько способов, как связать его руками.

Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции

Вентиляция в ванной — это не только желательно, но и необходимое условие для комфортного проживания. Обеспечивает сухость, предотвращает рост очагов плесени, устраняет неприятные запахи, когда речь идет о совмещенном санузле.

Внутренние вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив в помещении вентилятор.

Часто практикуется подключение вытяжки для ванной к выключателю света: таким образом можно совместить использование освещения и вентилятора. Рассмотрим оптимальные схемы, подходящие для самостоятельного монтажа и подробнее остановимся на процессе выбора и установки электрооборудования.

Как правильно установить вентилятор в санузле

Устанавливая систему вентиляции, никогда не забывайте, что от установки зависит, как вытяжка будет работать в будущем, не будет ли в ванной застаиваться посторонний запах, появится ли плесень.

Вы задаетесь вопросом, как правильно проветрить ванную комнату? В первую очередь стоит позаботиться об установке приточно-вытяжной системы. В последнее время популярны у покупателей так называемые системы принудительной вентиляции, поставляемые в комплекте со встроенным вентилятором

При выполнении нормальной вентиляции крайне важно, чтобы вытяжной и приточный каналы находились прямо напротив друг друга. Рекомендуется установить вытяжной канал перед входом, в этом положении влажный воздух будет максимально всасываться

Что делать, если из вентиляции унитаза пахнет неприятным запахом? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправности вытяжки. Неисправности начинаются, когда в вентиляцию не поступает достаточный приток свежего воздуха, это может быть вызвано следующими причинами:

• в ванной установлена ​​новая дверь, которая слишком плотно прилегает и не пропускает воздушные массы;
• в квартире используются пластиковые окна и металлопластиковые двери, перекрывающие приток свежего воздуха.

Выявить неисправности в системе вентиляции предельно просто, достаточно поднести к вытяжному каналу зажженную спичку. Если пламя не вибрирует, проблема очевидна. Чтобы избежать детальных проблем, достаточно:

1. Оставьте пространство между полом и дверью ванной, чтобы обеспечить естественное движение воздушных масс;
2. Используйте специальные сливные клапаны в проемах дверей и окон, чтобы облегчить проход воздуха;
3. В загородном доме можно сделать под потолком небольшое окошко, которое дополнительно проветрит помещение и предотвратит застой неприятного запаха.

Проверка канала

Перед подключением вентилятора необходимо проверить состояние вентиляционной шахты.

Некоторые рекомендуют этот метод, например поднести к вентиляционному отверстию тонкий лист бумаги. Следует приглянуться, если вытяжка хорошая. Но надежнее проверить пламенем, можно спичками или свечой. Зажгите свечу и внесите ее в отверстие, пламя должно как бы тянуться в сторону канала. Если этого не происходит и пламя равномерное, вентиляционный канал заблокирован и нуждается в очистке. Для этого нужно обратиться в специальные жилищно-коммунальные службы.

Рекомендации по выбору вытяжки

К сантехнике предъявляются особые требования в связи с особенностями микроклимата помещения. Работа устройства осуществляется в условиях повышенной влажности, которая может вывести незащищенное устройство из строя или вызвать короткое замыкание. Таким образом, вы можете связать продукт, который:

• имеет в своей конструкции обратный клапан (актуальнее в ситуации, когда вентиляция в туалете и ванной организована по одному каналу);
• относится к устройствам с большей защитой от влажности (класс не ниже IP34);
• работает с напряжением привода не более 36 В (это обеспечит наиболее безопасную и бесшумную работу);
• подключается к влагозащищенному выключателю.

Стоит рассмотреть устройства с производительностью примерно 100 кубометров воздуха в час. Это связано со стандартной ставкой для ванных комнат: 6-8 м3 / час на каждый кубический метр объема помещения.

Кроме того, при выборе вентилятора следует обратить внимание на:

• конструкция устройства (должна дополнять интерьер комнаты);
• переключатель (находится на корпусе, можно менять его положение);
• индикатор уровня шума (он не должен быть больше 40 дБ, иначе вызовет дискомфорт);
• функциональность устройства, наличие разных режимов работы, датчиков, таймеров;
• размер.

Цена установки вентилятора для ванной

Стоимость установки вентилятора в ванной складывается из двух элементов: цены на устройство и цены на монтажные работы.

На стоимость устройства влияет качество исполнения и его функциональность. Хорошие устройства не всегда дороги, даже простые модели прослужат 3-5 лет. Чтобы вытяжка проработала дольше, изучите гарантийные документы, справки о специальных сборах на выбранный вами вентилятор, просмотрите отзывы о них. В большинстве случаев лучшими являются модели известных брендов, но их стоимость будет выше, чем у продукции неизвестных производителей.

Цена на вентилятор для ванной с датчиками может быть для вас не доступной — изделия с расширенным функционалом в 2,5-3 раза дороже стандартных. Например, качественные осевые и радиальные вытяжки стоят около 1500 рублей. Наличие таймера увеличивает цену на 15 долларов (средняя цена таких моделей 40-45 долларов). Обновленные модели будут стоить на 20-25 долларов дороже.

Цена на лучшие вентиляторы для ванной в России:

Шаблон	Цена, руб.
Солер и Палау SILENT-100 CHZ	5450-5670
Вентс 100 Сайлент	1740-1800
Электролюкс ДСП-150	3950-4100
Солер и Палау SILENT-100 CZ	2920–3000
Электролюкс EAFR 100	3000-3150
Soler & Palau SILENT-100 DESIGN 3C	2840-2900

Цена на лучшие вентиляторы для ванной в Украине:

Шаблон	Цена, грн.
Солер и Палау SILENT-100 CHZ	2620–2700
Вентс 100 Сайлент	780-820
Электролюкс ДСП-150	1860-1900 гг
Солер и Палау SILENT-100 CZ	1370-1400
Электролюкс EAFR 100	3000-3150
Soler & Palau SILENT-100 DESIGN 3C	2840-2900

Цена на установку вентилятора в ванной зависит от типа изделия. Установка техники на стену очень проста — они ставятся в стандартные отверстия, так что придется немного заплатить. Вы можете собрать их самостоятельно.

Работы по установке потолочных и центробежных моделей оцениваются дороже, так как в этом случае необходимо доработать воздуховод. Такая установка вентилятора в ванной достаточно сложна, и сделать это самостоятельно сможет далеко не каждый хозяин.

Стоимость монтажа увеличивается, если к вытяжке подключаются специальные машины: устройство задержки отключения электроэнергии, датчик влажности, фотоэлектроника и т.д. Чем сложнее автоматика, тем выше цена, которую назовет мастер.

Цена на установку вентиляторов для ванной в России:

Опера	Стоимость, руб.
Установка воздуховода (при необходимости)	От 220
Монтаж кожуха на профиль центробежного вентилятора	850-890
Подключение двигателя центробежного вентилятора к электрической цепи	430-470
Установка и подключение бытового осевого вентилятора	1100–1120
Установка и подключение потолочного вентилятора	2100-2140
Подключение к панели управления	720-760

Цена на установку вентиляторов для ванной в Украине:

Опера	Стоимость, грн
Установка воздуховода (при необходимости)	От 100
Монтаж кожуха на профиль центробежного вентилятора	390-420
Подключение двигателя центробежного вентилятора к электрической цепи	200–230
Установка и подключение бытового осевого вентилятора	530–560
Установка и подключение потолочного вентилятора	900-920
Подключение к панели управления	300–330

Как установить вентилятор в ванную — смотрите в видео:

Удаление лишней влаги из ванной — важная процедура. Хотя установка вентилятора не считается сложной и громоздкой работой и не требует специальных навыков, установку необходимо проводить очень аккуратно и подбирать вытяжку для конкретного случая

Это единственный способ сделать жизнь в квартире безопасной и комфортной.

Подключение

подключение вентилятора в ванной возможно по разным схемам, в зависимости от типа управления. Кабельный выключатель часто встречается в моделях, которые подключаются непосредственно к розетке.

Недостатки:

• Провода с вилками не всегда хватает до третьей зоны, где розетки разрешены ПУЭ.
• Механическое соединение со шнурком не очень надежное.
• Контакты вилки, переключателя окисляются в душе.
• Придется бороться с шумом, обдувом или не забывайте периодически включать вытяжку в отсутствие людей.

Параллельно светильнику

Схема подключения параллельно лампочке самая простая. Вам понадобится короткий двухжильный кабель, который можно установить с наименьшими затратами, например, после завершения ремонта.

Недостатки:

• Сквозняк во время процедур.
• Вытяжка запускается только тогда, когда горит свет.
• Невозможно установить время работы для продуктов с таймером, так как терминал управления всегда должен быть под напряжением.

Схемы с датчиками

Идея состоит в том, чтобы управлять питанием по сигналу с датчика:

• движение;
  Инфракрасный датчик движения потолка.

• открывающаяся дверь;
  Датчик открытия двери

• влажность, редко — температура.
  Цифровой датчик влажности с электронной картой

Схема подключения вентилятора с датчиком.

Рекомендуется использовать вместе с реле задержки отключения. Наличие в устройстве второй функции задержки включения защищает от негативных эффектов, сопровождающих вентиляцию: шум лопастей, прохладный ветерок. Если вентиляция не успевает удалить влагу и запахи, придется зайти внутрь, открыть дверь, что неудобно.

Для реализации требуется дополнительная линия от датчика. Крепление и расположение последних не всегда предусмотрено конструкцией дверей и дизайном отделки.

Обратите внимание, что! ПУЭ в п. 7.1.52 запрещает установку распределительных щитов, приборов управления в туалетах, ванных комнатах. Выключатели света — это устройства управления.

Нарушение чревато поражением электрическим током, ложным срабатыванием УЗО от токов утечки, вызванных попаданием влаги. Есть легальные способы обойти запрет:

Подумайте о покупке прибора с гигростатом, датчиком перемещения, таймером, чтобы избежать затрат на покупку и хлопот с установкой отдельных устройств.

Подключение через одноклавишный выключатель

Способ предпочтительнее рассмотренных по мощности, он позволяет:

• Управляйте вытяжкой при закрытой двери, не заходя в комнату.
• Реализуйте функционал изменений с таймером, гигростатом.

Вам потребуется провести трехжильный кабель (для заземленных вентиляторов — четыре провода) от устройства до распределительной коробки (за пределами ванной комнаты), к которой подключен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из надежности конструкции, простоты коммутации: ВВГнг-LS 3 × 1,5 мм².

На иллюстрациях инструкций коробки и промежуточные клеммные колодки не показаны, поэтому новичку сложно представить реальную проводку.

Подробная схема выглядит так:

Установка без распределительной коробки, с переключением в распределительной коробке — не рекомендуется из-за недостатка места. Соединять провода в распределительной коробке рационально с помощью клемм с обязательной маркировкой жил.

Маркировка сердечника и назначение:

• L — питание (фаза).
• Т — питание платы управления (фаза). Имеется обозначение SL, поэтому внимательно прочтите инструкцию.
• N равно нулю.

Для подключения устройства снимите переднюю крышку (решетку), подведите проводники к клеммам, соответствующим маркировке.

При двухпроводной разводке для работы мотора необходимо установить перемычку между клеммами фазы и управления:

Вариант с двухклавишным выключателем

он принципиально отличается от предыдущего для самостоятельного управления. Первая секция кулисного переключателя включена в цепь прибора, вторая включается электровентилятором. Распределительную коробку можно подключить к выключателю трехпроводным проводом, разводя жилы, но лучше проложить отдельную линию.

Важно! Фаза всегда открыта, а не нулевая. Не путайте соответствие проводов при подключении к клеммам устройства.

Для ванной комнаты с душем, освещаемой двумя группами ламп, управляемыми двухкнопочным светильником, потребуется установить отдельный выключатель электровентилятора.

Внимание! Клеммная колодка устройства всегда находится под напряжением сети 220 В. Во время технического обслуживания отключите цепь, выключив автомат в квартирном щите!

Дистанционное управление

Продукты с дистанционным управлением обладают превосходной функциональностью по сравнению с другими, но стоят в три раза дороже.

Подключите их:

• Прямо из распределительной коробки. Вручную при необходимости отключите кнопку на самом устройстве.
• Через настенный двухкнопочный выключатель или отдельно за пределами ванной.

Порядок установки такой же, как и для версий без панели управления. «Элита» подчеркнута опциями — съемным двигателем, сменными шлангами и другими.
