Подключение полотенцесушителя к стояку горячей воды: схема, нюансы

Преимущества подключения к стояку горячей воды

Подключение сушилки к системе ГВС имеет ряд неоспоримых преимуществ:

• устранение влаги в ванной;
• бесперебойная работа устройства;
• постоянно комфортная температура в помещении.

К тому же есть возможность сэкономить на счетах. При подключении сушилки к линии ГВС она не считается нагревательным устройством. Израсходованная тепловая энергия будет учитываться как на нагрев воды и не будет передаваться в счет за отопление в виде гигакалорий.

Установка полотенцесушителя пошагово со всеми фитингами

Полотенца подключаются двумя способами: напрямую к стояку через трубу, переходную арматуру или водоотвод, расположенный в стене. Последние укладываются в пазы стены, если проложен скрытый трубопровод.

Для устройства водовыпусков обычно используются угловые переходники из полипропилена на металл, снабженные внутренней резьбой.

Рис. 13 Варианты подключения сушилок к трубопроводам с помощью отрезков полипропиленовых труб и фитингов

Монтаж полотенцесушителей с боковыми отводами

Если осушитель подключается к стояку параллельно, то из него делают два резьбовых ответвления с наружной резьбой тройником, при этом стандартным шагом змеевика считается 500 или 600 мм.

Кроме того, установка сушилки выполняется в следующем порядке:

• Шаровые краны навинчиваются на резьбовые отводы, обычно с внутренней резьбой с одной стороны и внешней резьбой для соединения американского типа с другой, ответная часть которой также входит в комплект клапана.
• От шарового крана прокладывают полипропиленовый трубопровод, оборудованный с двух сторон переходной арматурой с полипропилена на металл.
• Сторона трубопровода, соединенная с запорной арматурой, оснащена переходником из полипропилен-металл с внутренней резьбой. После этого в него вкручивается муфтовая часть американки от шарового крана, а труба и вентиль соединяются накидной гайкой.
• Для крепления к сушилке в полипропиленовую обвязку вваривается переходник американского типа. Он может состоять из части с накидной гайкой, которая с помощью прокладок накручивается непосредственно на соединительные патрубки сушилки.

Но чаще всего используют американку, состоящую из двух частей. При установке к полотенцесушителю прикручивается штуцер с внешней резьбой, а затем накручивается гайка американка, ввариваемая в полипропиленовый трубопровод.

Точно так же, используя композитный блок, американки соединяют катушки и ломают стояк при последовательной установке.

Стоит отметить, что они используют несколько способов подключения полотенцесушителя к трубопроводу. Иногда на его резьбовые патрубки надевают американский фитинг, накидная гайка которого навинчивается на фитинг с внешней резьбой, вваренной в полипропиленовые трубы.

Рис. 14 Монтажный комплект для установки осушителей

Монтаж универсальной сушилки

Большинство лестничных сушилок изготавливаются универсального типа с верхней внутренней резьбой и нижней внешней (внутренней) резьбой на четырех концах вертикальных труб. В верхние патрубки змеевика ввинчиваются пробка Маевского и кран, а нижние используются для подачи воды через водовыпуски, смонтированные в стене.

Многие лестницы оснащены угловыми переходниками, оснащенными с одной стороны накидной гайкой американского типа, а с другой — внешней резьбой для подключения к водоприемникам. Монтаж сушилки в стену с помощью этого адаптера осуществляется следующим образом:

• Вкрутите угловые переходники в выпускные отверстия для воды с помощью разводного ключа, используя льняное волокно, водопроводную проволоку или анаэробный герметик для герметизации. Накидная гайка американки расположена вверху.
• Прикрепите сушилку к стене с помощью опор с покрытием и навинтите американские гайки угловых адаптеров на ее нижние резьбовые ниппели.

Рис. 15 шагов по установке полотенцесушителя — установка верхнего штуцера для подключения к водовыпуску

• Отметьте карандашом места крепления опор и снимите полотенцесушитель, открутив гайки американских женщин. Слегка постукивая молотком по стержню или гвоздю, карандашные отметки углубляются, проникая в плитку верхним слоем глазури.
• В перфоратор вставляется сверло необходимого диаметра (обычно 6 мм), и в режиме сверления просверливаются отверстия в плиточном покрытии. Затем электроинструмент переключается в режим сверления и отверстия углубляются на длину дюбелей. Осторожно забейте дюбеля молотком.
• Заменить сушилку, закрепив ее американскими гайками. Закрепите опоры на дюбелях саморезами.

Следует отметить, что подавляющее большинство производителей поставляют свою угловую фурнитуру с мягкими силиконовыми или резиновыми прокладками. Их нужно заменить фторопластом или жестким паронитом. Это позволит вам использовать большее усилие зажима при затяжке гаек, предотвратить повреждение мягких уплотнений и снизить вероятность возможных протечек.

В торговой сети есть сушилки с короткими трубками для нижнего подключения, устанавливаемые перпендикулярно плоскости теплообменника.

В этом случае в водовыпуски ввинчивается прямой американский штуцер, накидные гайки которого накручиваются на патрубки сушилки. Этот способ установки считается наиболее надежным из-за меньшего количества стыков и прокладок в док-станции.

Рис. 16 Пошаговая установка полотенцесушителя со всей фурнитурой — конструкция лестничной сушилки

Правила монтажа

Питание «полотенца» от сети горячего водоснабжения не должно нарушать права и доставлять неудобства соседям в многоэтажном доме. Поэтому установка устройства должна производиться с соблюдением норм и правил.

Основные требования:

• обязательная установка байпаса;
• отсутствие запорной арматуры на байпасе, с помощью которой перекрывается поступление горячей воды к соседям, проживающим выше;
• сушилку следует располагать на расстоянии не более 2 м от трубы, иначе поступающая в устройство вода быстро остынет;
• пропускная способность байпаса должна соответствовать требованиям существующей линии и не перекрывать подачу воды соседям.

Важно! Также следует учитывать особенности тиража. Интенсивность движения воды в контуре сушилки невысока. При установке вдали от стояка трубы должны располагаться под небольшим уклоном. Верхняя труба наклонена к стояку, а нижняя — к стояку. Благодаря этому создаются условия для свободного удаления пузырьков воздуха и улучшается циркуляция воды.

Форма прибора

Форма полотенцесушителя влияет на скорость движения воды, наличие проветриваемых мест, застойных участков. Наиболее эффективны М (змейка) и П-образные «полотенца», не требующие изгибов и переходов для вставки. В таких устройствах вода, направляемая на вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

Наиболее популярные полотенцесушители изготавливаются в виде лестниц или сложных пространственных конструкций из нержавеющей стали. От стандартных сушилок они отличаются увеличенной площадью для размещения белья и полотенец.

Инструменты и материалы

Технология подключения полотенцесушителя к столбу требует ряда инструментов и материалов:

•
  полотенцесушитель;
• кронштейны, с помощью которых изделие будет фиксироваться в месте установки;
• полипропиленовые трубы;
• соединительные элементы в виде полипропиленовой арматуры и муфт;
• нож, которым будут выполняться опилки;
• сварочный аппарат;
• шаровые краны в количестве 2-3 шт.

Подключение ПС к ГВС или центральному отоплению

Подключение полотенцесушителя к стоякам центральных сетей можно осуществить несколькими способами.

Тактика работы зависит от модификации катушки:

1. Верхнее соединение. Вода поступает сверху, а обратный поток — снизу.
2. Нижняя ссылка. Охлаждающая жидкость поступает с одной стороны, а сливается с другой.
3. По диагонали. Вход сверху, выход снизу с противоположной стороны.
4. По центру внизу инструмента.

Независимо от того, где подключена подстанция, к системе ПБР или к стояку центрального отопления, используются аналогичные схемы.

На фото показаны основные этапы установки полотенцесушителя. Можно использовать как наглядную инструкцию при работе своими руками (+)

Монтаж полотенцесушителя в стояк

Чтобы встроить полотенцесушитель в санузел, расположенный в квартире многоэтажного дома, необходимо отключить горячую воду на стояке. Задача упрощается, если агрегат можно будет разобрать, просто открутив гайки, соединяющие его с общей трубой. Главное, чтобы патрубки нового устройства были одинакового размера.

Картинная галерея Фото полотенцесушителей радиаторного типа предназначено для обогрева санитарных помещений с площадью стояков более 5 м2 или в соседнем помещении. При установке в соседнем помещении рукава устанавливаются в просверленные отверстия в стене для труб, облегчающих последующую замену и ремонтные работы

Когда старомодный прибор припаян к стояку горячей воды, отсоединить его сложнее. Лучшее решение — подключить полотенцесушитель своими руками, заменить стояк частично или полностью. Второй вариант предпочтительнее. Остатки старых труб, оставленные в потолке, представляют собой потенциальную угрозу.

Подступенок вместе со старым агрегатом нарезается болгаркой, затем у соседей сверху и снизу нарезаются резьбы трубы, подключается новый стояк и доводится до их помещения.

Использование полипропиленовых труб того же диаметра предпочтительнее стальных. Они дешевле, легче, не подвержены коррозии, устойчивы к высоким температурам, долговечны.

Для герметизации резьбовых откидных соединений полотенцесушителей, как и других видов сантехники и отопительных приборов, лучше использовать прочные натуральные варианты: сантехническое белье и нитки от него

Существует большой выбор фитингов из полипропилена, которые привариваются к стояку, чтобы выйти на резьбу и подключить полотенцесушитель.

Для сварки используется специальный паяльник. Многие устраивают короб, чтобы спрятать за ним проводку, не меняя схемы подключения.

Самостоятельная установка ПС простой конфигурации

Сушилка собирается, монтируется на подающей линии с помощью кранов с помощью разъемных соединений, затем проверяется в заранее обозначенной точке на стене, проверяется горизонтальное и вертикальное положение, фиксируются кронштейны для крепления PS.

Перед установкой полотенцесушителя хорошенько обдумайте все моменты: определите место для него, изучите схему установки, начертите черновой набросок (+)

Подключение осуществляется по следующей технологии:

1. Устанавливают байпас с помощью труб или Т-образных фитингов. В местах его подключения к устройству устанавливают вентиль.
2. Закрепите полотенцесушитель скобами или другими креплениями.
3. Подключите устройство к клапанам с помощью втулок или фитингов.
4. Медленно откройте краны и наполните прибор водой.

Байпас в этой схеме выполняет важную функцию — обеспечивает такую ​​же температуру, что и теплоноситель, предусмотренный во всех квартирах, расположенных вдоль стояка. Шаровые краны позволяют выключить прибор по желанию, а то и вовсе снять, установив на нем термостат, поддерживающий заданную температуру.

Байпас — важный компонент схемы подключения подстанции. Его необходимо установить на начальном этапе установки (+)

Многие, пытаясь оптимизировать циркуляцию теплоносителя через осушитель, заставляют его двигаться или выбирают для него трубу диаметром на 1 порядок меньше футеровки. Профессионалы считают такой подход неоправданным. В устройстве простой конфигурации хорошая циркуляция наблюдается и с прямым байпасом.

Это явление можно объяснить с помощью законов физики: хладагент в полотенцесушителе имеет более высокий удельный вес, чем в самом горячем теплоносителе, поэтому он выпадает в осадок.

По аналогии со схемами подключения к сети ГВС, подключение производится в отопительном контуре как с байпасом, так и без него. Использование крана, перекрывающего поток, зависит от установки полотенцесушителя в многоэтажном или частном доме (+)

В результате охлажденная жидкость выталкивается в центральную трубку из самой нижней точки агрегата. Жидкость с более высокой температурой из стояка попадает в верхнюю точку полотенцесушителя, и цикл повторяется. Охлажденная вода здесь действует как вечный двигатель.

Некоторые рекомендуют установить на байпасе запорную арматуру, чтобы перекрыть поток воды. Но это противоречит правилу, согласно которому в многоэтажном доме ни один домовладелец не должен иметь возможность самому отключать центральный стояк и лишать всех горячей воды.

Другое дело — частный дом, здесь хозяин может поставить смеситель где угодно, но если система правильно сбалансирована и есть терморегуляторы, то устанавливать смеситель на перемычку нет необходимости.

Не слишком эстетичные открытые трубы можно скрыть:

Галерея изображений Фото: С появлением пластиковых труб в секторе сантехники появилась возможность прокладывать скрытые трубы, которые соединяют полотенцесушитель с стояком. Отлично, если трубы можно разместить в нише и закрыть фальш-стеной, которая маскирует проводка, но не препятствует ремонту и замене при необходимости Трубы, используемые для подключения устройства, могут быть спрятаны за панелью из гипсокартона, для устройства, профиль которого крепится непосредственно к стене. Если в ванной достаточно свободного места, подключение наконечник к стояку, а сам стояк должен быть спрятан за коробкой Вариант скрытой прокладки Устройство для подключения к нише Маскировочная панель из гипсокартона Строительство короба для стояка и труб

Запорная арматура перед подстанцией нужна для контроля ее работы. Для этого подходят как шаровая версия, так и двухпозиционная многооборотная версия. От них мало пользы для снятия воздушных пробок.

Пока изделия новые, это можно сделать, открутив гайки, но по этой причине уплотнения быстро приходят в негодность. Если резьба на клапанах есть, а на трубах ее нет, то ее следует обрезать или приварить подходящий фитинг.

В новостройке проще установить полотенцесушитель в системе отопления, но в отопительный сезон он будет только теплым. Установка в SGV более эффективна.

Технология работы с моделью «лесенка»

Схемы подключения полотенцесушителя Ladder к стойке также могут работать с естественной циркуляцией, в то время как наиболее часто используемые и проверенные соединения являются боковыми или диагональными.

Для этих схем не играет роли ни направление подачи теплоносителя в стояк, ни скорость циркуляции теплоносителя, при перебое подачи воды не наблюдается аэрации системы.

Полотенцесушитель Lesenka отличается высокой теплоотдачей и украшает комнату. Имея небольшой опыт, можно установить самому (+)

Последовательность подключения такая же, как и в случае простой настройки PS.

Чтобы схема работала, нужно учесть некоторые особенности:

1. Выход стояка расположите высоко на уровне ПС или выше его верхней точки, а нижний — равным или ниже нижней точки.
2. Соблюдайте подающие трубы строго горизонтально или сделайте уклон 5-10 мм по всей длине. В противном случае могут возникнуть воздушные карманы. Если вы выбрали нижнюю подачу, использование трубки меньшего диаметра для бойпасты недопустимо.
3. Выбирайте трубы диаметром не менее 25 мм, если они полипропиленовые, не менее ¾ «- стальные, краны шаровые 3/4» При меньших диаметрах будет наблюдаться неравномерный нагрев: вверху теплее, внизу холоднее.
4. Изолируйте пластиковые трубы, если вы планируете вбивать их в стену кирпичом.

Если вы установили ограниченный байпас или переместили его, естественная циркуляция будет работать вместе с принудительной циркуляцией. У данной схемы есть существенный недостаток — полная неработоспособность с нижним подключением, допускается только верхний вариант.

Плюсы тоже есть: вверху блок питания работает стабильно, воздух не поступает, полотенцесушитель можно снять с стояка на произвольное расстояние.

Схема бокового и диагонального подключения подстанции примерно одинакова по КПД (+)

Если вы решили сделать нижнее подключение, будьте готовы к тому, что этот способ менее эффективен, но имеет и некоторые преимущества: направление подачи воды в центральный стояк не имеет значения, появляется возможность спрятать трубы под ванная комната.

Главный недостаток — обязательное наличие крана Маевского для выпуска воздуха. Обязательным условием работы схемы является устройство нижнего вывода под корпусом ПС.

При желании нижнее соединение можно преобразовать в боковое. Для этого на входном и выходном патрубках монтируются уголки 90 °. Рабочее сечение переходников не должно отличаться от диаметра труб на меньшей стороне, иначе производительность системы будет снижена. Обратная модернизация: замена бокового подключения на нижнее невозможна.

Если все трубы вмонтированы в стену, возможна установка ПС с боковым подключением. Такой дизайн эстетично смотрится (+)

Врезка ПС в централизованную отопительную систему

Если вы хотите установить на зиму полотенцесушитель, вряд ли этот подвиг сработает. В этом случае придется прекратить нагрев и удалить теплоноситель из системы, тогда придется подождать до лета.

Но даже в этом случае работа осложняется тем, что отопительную систему необходимо опорожнить, а ее зарядку прекратить. Для всего этого необходимо получить разрешение на жилищно-коммунальное хозяйство.

летом также сложно проверить работоспособность подстанции. Дефекты в виде протечек на месте сварных швов и резьбовых соединений проявятся только после подключения подогрева. Этот факт лишний раз свидетельствует в пользу обязательной установки арматуры после байпаса.

Особенности установки комбинированной конструкции

Чаще всего в отопительный период работают стандартные полотенцесушители. Владельцы квартир, чтобы иметь возможность сушить белье в любое время, устанавливают комбинацию полотенцесушителей, способных работать как система отопления или горячего водоснабжения, например, электрическая сеть. Для этого устройства лесного типа левое нижнее подключение выполняется путем установки электронагревателя, оснащенного терморегулятором. Схема подключения полотенцесушителя к держателю горячей воды или системе отопления будет выглядеть так:

• при закрытых кранах устройства его заполняют через прокладку слева вверху, на которой установлен кран Маевского;
• полотенцесушитель, наполняясь, получает среду, благодаря которой нагрев осуществляется нагревательным элементом.
• Если его отключить от розетки и открыть краны, подача горячей воды из центральной системы возобновится.

Комбинированный полотенцесушитель тоже нуждается в водоснабжении

необходимо предусмотреть место для розетки с заземлением для полотенцесушителя

Помните, что сушилки энергоэффективны. Для этого им требуется отдельная розетка, в которую вставляется кабель, выдерживающий высокое напряжение и питающийся непосредственно от панели. Такую линию в проводке обязательно оборудуют отдельным автоматом. Комбинированные сушилки нельзя подключать к общей сети без риска повреждения электропроводки. Очень важно, чтобы было выполнено правильное заземление. Если у вас нет навыков работы по монтажу электропроводки, то воспользуйтесь помощью специалистов. Они помогут правильно установить устройство и обеспечат качественное электроснабжение.

Правильное подключение устройства принесет очевидные преимущества и удобство при сушке вещей. Самое главное — грамотно подойти к процессу установки. Устройства сэкономят вам много времени вне зависимости от сезона.

Производители рекомендуют выбирать мощность электрического полотенцесушителя из расчета 100 Вт на квадратный метр. Цена на такие устройства довольно высока — от 20000 рублей.
Но на рынке бывают исключения. Например, французская компания Atlantic, которая зарабатывает на количестве продаж, а не на повышении цен. Atlantic 2012 White 300W PLUG2012 стоит всего 8300 рублей. Но на относительно невысокой цене экономия не заканчивается, ежемесячные затраты на этот обогреватель не превысят 200 рублей.

Схемы подключения полотенцесушителя для квартиры

Для эффективной работы полотенцесушителя в квартире требуется постоянная циркуляция воды. Если форма устройства близка к нормальной форме U / M, используется единственный способ подключения.

Для установки современной конструкции «полотенцесушителя» с несколькими возможными точками подключения придется выбирать между различными вариантами.

Существующие варианты

1. Низший. К нижним клеммам устройства подключаются как прямой, так и обратный отводы.
2. Начальство. Подающая и обратная ветви подключаются к верхним точкам подключения.
3. Боковая сторона. Для подключения полотенцесушителя используйте точки вверху и внизу, расположенные с одной стороны.
4. Диагональ. Задействованы нижняя и верхняя точки соединения, размещенные на разных концах лестницы.
5. Центр. Такой вариант встречается редко.

У каждого метода есть свои преимущества и недостатки. Определить какой-либо оптимальный вариант сложно, так как необходимо учитывать множество факторов, влияющих на работу сушилки.

Выбираем способ

Выбор способа подключения продиктован необходимостью получить от устройства максимальную теплоотдачу при минимальных тепловых потерях. Для этого необходимо исключить появление просторных мест, обеспечить стабильную циркуляцию воды.

Необходимо учитывать габариты полотенцесушителя, количество, ширину и диаметр стропил. Кроме того, имеет значение направление потока горячей воды (снизу или сверху), скорость циркуляции, давление в системе ГВС.

Боковой монтаж считается лучшим способом. Несмотря на некоторые недостатки, при его реализации потери тепловой энергии минимальны, обеспечивается интенсивная циркуляция.

Нижнее соединение используется независимо от направления подачи жидкости. Верхний, наоборот, создает угрозу застоя воды в нижней части устройства, в которой движутся охлажденные слои воды.

Помимо точек подключения, в систему должен быть включен исправно работающий байпас. Это прямая часть стояка, расположенная между «полотенцесушителями». На этом участке трубы нельзя устанавливать отводы, чтобы сузить внутренний диаметр байпасного участка, сделать его намного меньше, чем на других участках трубопровода.

В частных домах байпас иногда устраивают со смещением от оси подступенка. Это предотвращает изменение параметров потока воды.

Примечание! По описанным схемам можно подключать только полотенцесушители в форме лестницы. Обычные М- и П-образные устройства имеют всего две точки для подключения к линии ГВС, поэтому вариант их подключения только один.

Неправильные схемы

В первую очередь следует избегать устройства сложных изогнутых изгибов, вертикальных петель. В них чаще всего образуются пузырьки воздуха, препятствующие движению воды. Необходимо расположить изгибы на небольшом уклоне.

Для установки полотенцесушителя не подходят трубы, спрятанные под натяжным потолком или под напольным покрытием. При скрытой прокладке труб создаются труднодоступные кольца, в которых скапливается воздух, задерживается вода.

В системах низкого давления (обычно это независимые линии в частных жилых домах) также необходимо учитывать давление поступающей воды. Нередки случаи, когда принудительная циркуляция насоса «конкурирует» с естественной (гравитационной).

Поток горячей воды направляется в полотенцесушитель, где она остывает и спускается. В этом случае вода течет в одном направлении, не нагревая остальные трубы устройства, либо вообще перестает двигаться.

Как установить полотенцесушитель в ванной самостоятельно

Подключение полотенцесушителя в ванной необходимо для обеспечения быстрой сушки мелкого белья, а также поддержания необходимого уровня тепла в ванной.

Вместо простых изогнутых труб сейчас устанавливают изящные конструкции с эффектным дизайном. Их можно увидеть на многочисленных фото и видео в Интернете.

Раньше преобладали горизонтальные конструкции в виде спиралей, но сейчас в моде вертикальные — лестница с перемычками.

Варианты подключения полотенцесушителя

Полотенцесушители должны постоянно находиться в рабочем состоянии для создания оптимального микроклимата в ванной. Для их установки можно пригласить специалистов или установить полотенцесушитель своими руками. Как подключить полотенцесушитель?

1. К системе горячего водоснабжения.
2. К системе отопления.
3. К электронагревателю.
4. Комбинированный способ подключения.

Первый способ наиболее распространен, так как горячая вода подается круглый год. Системы отопления работают только в холодное время года, что не совсем удобно.

Также ремонт и замена полотенцесушителя зимой требует отключения стояка, что может привести к его промерзанию. Выходом может быть установка байпаса байпаса.

Для подключения прибора к системе отопления необходимо использовать бесшовные трубы, способные выдерживать удары воды.

Модели с электрическим обогревом обеспечивают независимую от горячего водоснабжения систему. Обратной стороной является стоимость потребления электроэнергии.

Решая, как установить полотенцесушитель в ванной, некоторые хозяева выбирают комбинированный вариант, когда есть возможность выборочно использовать водяное или электрическое отопление. Метод особенно удобен, когда подача воды часто прерывается.

Такая модификация дороже аналогов, но со временем окупается за счет повышенного комфорта. При этом циклическая работа не приводит к значительному расходу электроэнергии.

Особенности установки полотенцесушителя

Перед началом установки необходимо учесть несколько важных моментов:

• В многоэтажном доме установка устройства, подключенного к централизованной системе горячего водоснабжения (ГВС), имеет свои особенности. Неправильное подключение полотенцесушителя к стойке может создать проблемы для всей лестницы.
• Выбирая эффектный импортный полотенцесушитель, следует выяснить, возможно ли подключение к системе СКУД квартиры. Обычно рекомендуются модели отечественного производства, изготовленные по ГОСТ и соответствующие СНиП.

В погоне за модой хозяева квартир используют устройства с разнородными металлическими деталями, что приводит к электрохимической коррозии. В наше время широко используются пластиковые трубы, подключаемые к устройствам из любого металла.

• Для подключения полотенцесушителя к системе отопления квартиры рекомендуется выбирать комбинированный вид изделия.

• Не рекомендуется устанавливать полотенцесушитель в ванной с подключением снизу — его мощность снижается на 10%. Устройства типа «лестница» желательно подключать по диагонали, с боковым или вертикальным подключением к водопроводу. Колесная база — 500 мм.
• Полотенцесушитель подбирается именно с учетом размеров и геометрии трубопровода.
• Переходники используются для труб разного диаметра в точках соединения. Запрещается использовать трубы диаметром меньше диаметра системы на устройстве. В местах сужения повышается давление, что может привести к аварии.
• Монтаж полотенцесушителя на стояке горячей воды выполняется с помощью отводов, съемной арматуры труб и кранов. При этом следует учитывать, что они не регулируют подачу воды и должны быть полностью открытыми или закрытыми. Если требуется изменение потока жидкости, смеситель вешалки для полотенец можно заменить регулируемым клапаном, содержащим седельный клапан.

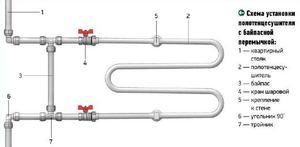

На стыке труб он оборудован байпасом — перемычкой, позволяющей отключать любое устройство, не прерывая подачу воды через стояк. Устанавливать байпас не обязательно, но для ремонтных работ он может быть очень полезен в случае проблем с остановкой воды в трубе.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства сначала потребуется схема подключения полотенцесушителя с указанием размеров каждой секции и расположения фурнитуры, тогда сборка будет более точной.

Для установки полотенцесушителя в ванной своими руками теперь требуется паяльник для сварки пластиковых труб. В комплект должны входить форсунки стандартного размера. Если правильно следовать всем инструкциям, процесс пайки несложно освоить самостоятельно. Полезно посмотреть видеоурок по этой теме, чтобы не упустить важные технологические моменты.

вы можете продлить трубы до любого места, где будет установлено устройство. Не вешайте полотенцесушитель просто над ванной. На это есть несколько причин:

1. Сушилки никогда не ставьте там, где есть избыток влаги.
2. Попадание воды в горячие трубы вызовет повышение влажности и оседание на них солей кальция.
3. через ванную комнату неудобно принимать душ и накидывать вещи по трубам.

Подготовка труб

Ход работ будет следующим:

• С помощью трубореза можно отрезать отрезки пластиковых труб до необходимого размера. На концах снимается фаска с уклоном 150 и длиной 2-3 мм. С кромок среза удаляются заусенцы и крошка для качественных стыков.
• необходимо перекрыть вентиль подачи горячей воды в стояк и отрезать от труб старый полотенцесушитель.

Важно! Вопрос по установке устройства необходимо заранее согласовать с ЖЭК.

• Подступенок может износиться, поэтому желательно его частично заменить или полностью поставить на новый. Рекомендуется не оставлять в перекрытиях старые трубы, а места подключения новых должны быть доступны для ремонта. Работы по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим шагом будет установка шаровых кранов и байпаса, участка трубопровода с арматурой.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого используются круглые скобки. Сначала их прикручивают к устройству, затем выравнивают уровнем и делают отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальное сверло. Крепить устройство к стене необходимо пластиковыми анкерами.

важно определиться, на какой высоте повесить полотенцесушитель и правильно выбрать место. Расстояние от стены до оси полотенцесушителя по стандарту составляет:

• от 5 до 5,5 см при диаметре до 2″;
• диаметр 3,5 см до 1″.

Опора может быть фиксированной или с регулируемым зазором благодаря штифту, ввинченному в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для быстрой сушки белья. Слишком частая регулировка не рекомендуется, так как трубы постоянно находятся под давлением. Они надежно работают, когда прикреплены постоянно.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не подвергались нагрузкам при тепловых деформациях труб.

Как правильно установить полотенцесушитель для удобства использования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер не может быть сохранен, допустимый нижний предел составляет 95 см, а верхний предел — 170 см.

Перед тем, как правильно подключить полотенцесушитель, необходимо подобрать соответствующую фурнитуру. Нить герметизируется обмоткой из белья, причем затяжка производится осторожно, чтобы не повредить резьбовые соединения.

Инструкции по подключению полотенцесушителя к стояку горячей воды

Есть несколько способов прикрепить «полотенце» к стояку, мы рассмотрим каждый из них отдельно.

Горизонтальный боковой монтаж

Популярна такая схема подключения полотенцесушителя в основном своей простотой.

Горизонтальный монтаж выполняется в следующем порядке:

1. Устройство крепится к стене. Для этого используйте прилагаемый к нему крепеж.
2. На подступенке намечены точки подключения. Встраивать устройство необходимо так, чтобы уклон облицовки составлял 5-10 мм на метр длины.
3. Вода в стояке закрывается, остатки сливаются. После этого клапан открывается, чтобы сбросить давление в трубопроводе.

Важно! Чтобы все было законным, отключение горячей воды нужно согласовывать с ЖЭК или управляющей компанией. Также следует предупредить соседей, живущих снизу и сверху, используя воду из одного стояка.

1. В трубе с помощью сварки выжигают отверстия для устройства байпаса или вырезают необходимый участок по длине.
2. Для изготовления отводов используются отрезки трубы подходящего диаметра.
3. Устанавливаются запорные краны — как правило, шаровые краны.
4. Колена привариваются непосредственно к стояку или через фитинги (тройники).
5. подсоединить полотенцесушитель к трубопроводу необходимо через американки (накидные гайки с внутренней резьбой).

Важно! Для предотвращения электролитической коррозии следует использовать соединения и крепежи из одного материала. Исключение составляют металлопластиковые, полиэтиленовые и полипропиленовые трубы.

Установка с не зауженным байпасом

Здесь нет обходной секции; сама вертикальная труба действует как байпас. К нему подключаются горизонтальные клеммы «полотенцесушителя», а участок между ними, по сути, является байпасным.

При установке беспрепятственного байпаса секция стояка не меняется. Но эффективность полотенцесушителя может снизиться из-за гидродинамического сопротивления установленного устройства. Большое количество траверсов приводит к застою охлажденной воды, что препятствует протеканию горячей воды.

Примечание! Недостаточный расход шаровых кранов также приводит к снижению КПД «полотенцесушителя» — уменьшится циркуляция потока. Поэтому отводы необходимо устанавливать такого диаметра, чтобы не уменьшался номинальный диаметр трубы.

Монтаж с зауженным байпасом

На участке от входа в устройство до выхода из него устанавливается труба, сечение которой уменьшено на одну ступень. Например, если стояк изготовлен из дюймовой трубы, вставляется отрезок дюйма. Это перераспределит поток в стояке.

С одной стороны, увеличивается объем воды, поступающей в полотенцесушитель, что приводит к повышению эффективности его работы. Напротив, при выключении прибора нарушается режим работы всей линии ГВС.

Использование ограниченного байпаса рискованно и в некоторых случаях нежелательно. Давление в трубопроводе нестабильно, что часто приводит к разрыву труб и даже гидроударам.

Со смещенным байпасом

Оборудование смещения байпаса позволяет увеличить энергию потока, направляемого на полотенцесушитель. В конструкции предусмотрена плавная кривизна соединений стояка, примыкающих к байпасу и розеткам. Эффективность полотенцесушителя увеличивается за счет горизонтального направления потока.

Но при рассмотрении этого варианта без «ложки дегтя» не обойтись. Если стояк еще не был «испорчен» другими жильцами дома, а в подвале установлен хороший циркуляционный насос, то все идет как надо — в полотенцесушителе есть круговая циркуляция. Горячая вода идет вверх по левому коллектору, охлажденная — вниз, по мостам смешивается с горячей водой.

Но если кто-то из соседей установил кран на байпасе или предусмотрел теплый пол из линии ГВС, скорость циркуляции снизится.

Нижнее подключение

При подключении снизу допускается предусматривать трубы без установки каналов в стенах. Для удобства подключения необходимо соблюдать минимальное расстояние 0,5 м между точками врезки в стояке.

Для подключения последовательно выполните те же действия, что и для бокового монтажа. Крепить полотенцесушитель к стене необходимо с помощью крепежа, входящего в комплект.

Диагональное подключение

Этот способ считается вариантом бокового подключения. Затем нижняя ветвь подключается к самой нижней точке устройства.

Установка выполняется в следующем порядке:

1. Сушилка настенная.
2. Подвод воды перекрывается, на стояке намечаются точки для отводов с заданным уклоном.
3. К стояку подключаются нижний (короткий) и верхний (длинный) отводы.

Подключение может производиться и наоборот: сверху — короткий кабель, снизу — длинный.

Универсальный способ

Еще один вариант бокового подключения полотенцесушителей П / М без перемещения байпаса. Последовательность действий такая же, как и при диагональном подключении.

Преимущества этого метода:

• независимость от интенсивности обращения;
• любое направление потока;
• возможность размещения устройства на расстоянии до 5 м от стояка.

Схема работает при следующих условиях:

• низ «полотенца» должен находиться на нижнем выходе стояка или на одном уровне с ним;
• при подаче воды снизу не допускается усадка байпаса;
• при питании сверху допускается узкое обходное устройство на ступеньку меньше секции стояка.

Подключение к бойлеру

Подключение полотенцесушителя к бойлеру считается исключительным вариантом. Схема используется только в тех случаях, когда реализация других методов невозможна. Например, при отсутствии горячего водоснабжения в частном доме, отапливаемом одноконтурным котлом. Холодная вода подается в котел, а горячая — к «полотенцу» по шлангам. Они подключаются к устройству через соединение из нержавеющей стали или бронзы. Регулировка температуры воды и, соответственно, полотенцесушителя осуществляется с помощью термостата водонагревателя.

Недостатком такой схемы является непостоянный нагрев сушилки. Контур горячей воды подключается через прибор, и поток к смесителю сначала проходит через «полотенцесушитель». Это означает, что перемычки и решетки будут горячими только во время отжима, когда кран горячей воды открыт. Во избежание проветривания системы обязательно устанавливается кран Маевского — через него периодически сбрасывается скопившийся воздух.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства сначала потребуется схема подключения полотенцесушителя с указанием размеров каждой секции и расположения фурнитуры, тогда сборка будет более точной.

Для установки полотенцесушителя в ванной своими руками теперь требуется паяльник для сварки пластиковых труб. В комплект должны входить форсунки стандартного размера. Если правильно следовать всем инструкциям, процесс пайки несложно освоить самостоятельно. Полезно посмотреть видеоурок по этой теме, чтобы не упустить важные технологические моменты.

вы можете продлить трубы до любого места, где будет установлено устройство. Не вешайте полотенцесушитель просто над ванной. На это есть несколько причин:

1. Сушилки никогда не ставьте там, где есть избыток влаги.
2. Попадание воды в горячие трубы вызовет повышение влажности и оседание на них солей кальция.
3. через ванную комнату неудобно принимать душ и накидывать вещи по трубам.

Подготовка труб

Ход работ будет следующим:

• С помощью трубореза можно отрезать отрезки пластиковых труб до необходимого размера. На концах снимается фаска с уклоном 150 и длиной 2-3 мм. С кромок среза удаляются заусенцы и крошка для качественных стыков.
• необходимо перекрыть вентиль подачи горячей воды в стояк и отрезать от труб старый полотенцесушитель.

Важно! Вопрос по установке устройства необходимо заранее согласовать с ЖЭК.

• Подступенок может износиться, поэтому желательно его частично заменить или полностью поставить на новый. Рекомендуется не оставлять в перекрытиях старые трубы, а места подключения новых должны быть доступны для ремонта. Работы по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим шагом будет установка шаровых кранов и байпаса, участка трубопровода с арматурой.

Закрепление полотенцесушителя на стене

Как повесить полотенцесушитель в ванной? Для этого используются круглые скобки. Сначала их прикручивают к устройству, затем выравнивают уровнем и делают отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальное сверло. Крепить устройство к стене необходимо пластиковыми анкерами.

важно определиться, на какой высоте повесить полотенцесушитель и правильно выбрать место. Расстояние от стены до оси полотенцесушителя по стандарту составляет:

• от 5 до 5,5 см при диаметре до 2″;
• диаметр 3,5 см до 1″.

Опора может быть фиксированной или с регулируемым зазором благодаря штифту, ввинченному в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для быстрой сушки белья. Слишком частая регулировка не рекомендуется, так как трубы постоянно находятся под давлением. Они надежно работают, когда прикреплены постоянно.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не подвергались нагрузкам при тепловых деформациях труб.

Как правильно установить полотенцесушитель для удобства использования? Стандарт предусматривает, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер не может быть сохранен, допустимый нижний предел составляет 95 см, а верхний предел — 170 см.

Перед тем, как правильно подключить полотенцесушитель, необходимо подобрать соответствующую фурнитуру. Нить герметизируется обмоткой из белья, причем затяжка производится осторожно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы приваривают к стыкам с помощью паяльника. Отрезаются насадки необходимой длины. Концы тупые, а края чистые. Трубка вставляется во втулку и гильза надевается на штифт, после чего они нагреваются. Время нагрева определяется по таблице.

Дополнительный контроль: предмет считается горячим, если его можно легко повернуть и вынуть из насадки.

После снятия с паяльника сразу подключаются нагретые детали. С легким нажатием они позиционируются точно относительно друг друга. Через 3-5 секунд стык труб фиксируется.

Установите прибор так, чтобы вода текла по нему сверху вниз. Для этого водяной полотенцесушитель сначала подключается к стояку с помощью верхнего приточного патрубка. После подключения и фиксации прибора система проверяется на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства должны быть герметичными.

Подключаем классический полотенцесушитель (змейка) к стояку ГВС

Первые полотенцесушители в ванных комнатах были просто сделаны из куска изогнутой трубы и были частью стояка. Не самый эстетичный вариант, но эффективный и не мешающий кровообращению. Позже вместо некрасивого тюбика стали вставлять готовое «полотенце» (на фото справа).

Старая версия трубки и ее правильная замена

Об эстетике такой замены можно поспорить, но все было сделано правильно. Устройство является частью стояка, имеет такой же диаметр, не влияет на циркуляцию. Он при этом отлично нагревается. У этого решения есть и недостатки:

• в случае повреждения / необходимости замены необходимо перекрыть весь плечевой ремень внахлест;
• нет возможности регулировать температуру.

На фото ниже показаны другие очень похожие варианты, но они не верны. На фото слева установлены фитинги, сужающие сечение трубы. Их четыре, и они сильно мешают кровообращению. Страдают все, кто подключен к этому стояку. Такая схема подключения полотенцесушителя малоэффективна для хозяина, поэтому и всем остальным абонентам мы наносим вред.

Плохая связь: нарушение кровообращения

На фото справа ситуация еще хуже. Помимо арматуры, также устанавливается запорная арматура. Также может быть термостат. Отключение / регулировка подачи воды в полотенцесушитель закрывает воду по всему стояку.

Чтобы правильно реализовать возможность отключения полотенцесушителя, на схеме справа перед кранами нужно добавить байпас — прямой участок трубы, по которому будет течь вода вне зависимости от того, будет она или нет есть циркуляция через полотенцесушитель или вода закрыта.

Виды байпасов для подключения полотенцесушителя на водной основе

Некоторые уверены, что при непринужденном и беспристрастном обходе полотенцесушитель не перегреется. Хотеть. Проверено. Вопросы могут возникнуть только в том случае, если полотенцесушитель большой, с многочисленными поперечинами. В этом случае может потребоваться ступенчатый и узкий обход. Остальное тоже хорошо работает с другими способами подключения. А для обеспечения хорошей циркуляции подводящие трубы делайте с небольшим уклоном. К тому же уклон небольшой — несколько градусов. Точки подключения на стояке должны быть немного шире, чем требуется для прямого подключения.
