Установка полотенцесушителя в ванной комнате своими руками

Принцип работы

Полотенцесушитель имеет трубчатую конструкцию, в зависимости от типа источника энергии это может быть:

• подогрев воды от воды из системы горячего водоснабжения или отопления;
• электрические, где используется тепло электронагревательного элемента.

В многоэтажных домах осушители воды подключаются к центральному трубопроводу и жестко привязаны к работе системы горячего водоснабжения или отопления. Когда летом отключают горячую воду, водные приборы не работают. При строительстве частного жилья сушка белья в ванной возможна только в отопительный сезон, так как нагрев теплоносителя напрямую зависит от режима котельной.

Электрические полотенцесушители работают от сети 220 В. В устройства встроены нагревательные элементы:

• Трубчатые сопротивления, передающие энергию циркулирующей воде или маслу. За счет аккумуляции тепла такие конструкции длительное время поддерживают заданную температуру.
• Нагревательные кабели, в которых тепловая энергия генерируется проводником с высоким сопротивлением.

Удобство электросушилки заключается в ее автономности: ее работа не зависит от наличия отопления или горячей воды, привязки к стояку.

Виды кабельного нагревателя

Нагревательный кабель бывает двух типов:

Резистивный. Бюджетный. Достаточно просто установить. Обычно используется в быту для труб отопления диаметром до 40 мм и для обустройства системы теплого пола. Принцип работы этого элемента заключается в прокладывании специальных датчиков и проводов по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему отопления.

Уложить проволоку можно спиралевидно и ленточным способом. Крепится к трубам алюминиевой лентой. Во время установки ни в коем случае нельзя перетягивать. Чтобы равномерно распределить тепло, можно обернуть провода и трубы алюминиевой фольгой. Также вам понадобится надежная система теплоизоляции. Минеральная вата подходит для теплоизоляции.

Саморегулирующийся. Он используется для отопления труб диаметром более 40 мм, емкостей, крыш, электрических панелей, желобов и многого другого. Этот нагревательный провод состоит из 2-х изолированных проводов, залитых полимером, сопротивление которого изменяется под действием перепада температуры. Это означает, что при понижении температуры воздуха сопротивление полимера уменьшается, а ток увеличивается, что приводит к увеличению выделяемого тепла. Для этого не требуются регуляторы температуры или электронные датчики.

Если температура воздуха повышается, этот процесс идет в обратном направлении. Саморегулирующийся нагревательный кабель имеет длительный срок службы. Экономичность и безопасность кабеля гарантируются надежной изоляцией.

Преимущества саморегулирующихся кабелей

• Саморегулирующийся кабель имеет более высокую устойчивость к скачкам напряжения. При длительном повышении напряжения кабель не перегорит.
• Саморегулирующийся трос можно обрезать до нужного размера. Но резистив имеет фиксированную длину.

Какой полотенцесушитель выбрать

Главный критерий выбора устройства — доступ к любой из домашних сетей. Если у вас есть электричество, централизованная система горячего водоснабжения и отопления, вы можете подключить любой полотенцесушитель.

Водяные

Это самые распространенные устройства. Их преимущества:

• рентабельность, отсутствие затрат на электроэнергию;
• высокая теплоотдача;
• дополнительное или основное отопление;
• надежность и долговечность при условии качественной модели.

Но есть и существенные недостатки, ограничивающие использование сушилок для воды:

• не работать при отсутствии отопления или горячего водоснабжения;
• нужно жесткое соединение с стояком;
• температура нагрева не регулируется;
• установка требует знания сантехники.

Причинами неэффективной работы или протечек могут быть некачественное устройство, непрофессиональный монтаж, удаленность от стояка, частые гидроудары, паразитные токи.

Электрические

Технические характеристики полотенцесушителей зависят от того, какой элемент используется для обогрева. В устройствах с ТЭНами максимальная температура и мощность намного выше, чем у нагревательного кабеля. Но из-за большого расхода электроэнергии их эксплуатация обходится дороже.

Ценные качества электрических моделей:

• не зависеть от горячего водоснабжения и отопления;
• устанавливается в любом удобном месте;
• есть возможность регулировать температуру, в некоторых моделях есть таймер;
• не требуется профессионального разрешения на установку и подключение;
• минимальный риск потери;
• он может работать совместно с системой «умный дом».

Отрицательные стороны:

• дороже воды;
• для эксплуатации требуется качественная разводка и установка УЗО;
• дополнительное потребление энергии;
• в случае выхода из строя ТЭН необходимо заменить.

Комбинированные

В полотенцесушителях этого типа тепло вырабатывается как за счет электрического сопротивления, так и за счет горячей воды системы отопления или горячего водоснабжения. При отключении или ремонте коммуникаций устройство переключается на питание, а в отопительный сезон — на отопление жидким теплоносителем.

Комбинированные конструкции практичны, имеют преимущества водяных и электрических сушилок. Хотя устройства не из дешевых, они завоевали свою нишу среди потребителей.

Дизайн и технические характеристики

Полотенцесушители изготавливаются из коррозионно-стойких металлов или сплавов:

• нержавеющая сталь;
• алюминий;
• медь;
• латунь.

Устройства имеют различную форму: П-образную, П, М, С, «лестницу», «трапецию», угловую, ступенчатую, кольцевую, «змейку». Они могут быть поворотными, с дополнительной полкой. Обивка выполнена из полированного хрома, термостойких красок, античной латуни или бронзы. Разнообразие форм и расцветок позволяет использовать дизайн в любом интерьере ванной комнаты.

Чаще всего при установке полотенцесушителя в ванной наиболее значимым фактором является внешний вид и способ подключения. Если сушилка играет роль основного обогревателя, то перед покупкой необходимо рассчитать необходимую мощность по норме 100-140 Вт на квадратный метр площади помещения.

Теплопередача при стандартных значениях рабочей температуры в системе зависит от размера устройства:

• маленькие генерируют не более 300 Вт;
• средний размер — до 900 Вт;
• большие — более 1200 Вт.

Мощность электрических полотенцесушителей подбирается так же, как и у водонагревателей. Он эквивалентен потреблению энергии (потреблению) и указан в техническом паспорте.

Рекомендуемые и недопустимые схемы врезки

Принцип «гравитационного насоса» является краеугольным камнем производительности змеевика. Грамотная вставка обеспечивает естественную циркуляцию и производительность радиатора. Разработка схемы установки водяного полотенцесушителя своими руками осуществляется по конструкции конкретной модели и расположению стояка в ванной.

Боковое и диагональное подключение

Для большинства устройств оптимальным считается подключение с подводом теплоносителя через верхний выход и нижний выход. Это достигается с помощью универсальных подключений, схемы которых показаны ниже.

Боковое и диагональное подключение без сужения и смещение байпаса являются эквивалентными вариантами. Схемы хорошо работают с катушками разной формы (+)

Преимущества универсальной врезки:

• производительность не зависит от направления и скорости подачи воды в стояк;
• после отключения циркуляции спускать воздух не нужно;

Универсальный вариант врезки позволяет разместить полотенцесушитель на любом удобном расстоянии от стояка.

Условия работы схемы:

1. Нижняя точка подключения находится под патрубком подключения к радиатору, а верхнее подключение, соответственно, находится над верхним коленом. Уклон подводящих труб 2-3 см на метр. Горизонтальное подключение допускается для труб сечением 32 мм, а также при расстоянии до стояка менее 2 м.
2. Подающие шланги: без перегибов и неровностей. В противном случае система будет воздушной и естественная циркуляция будет отключена.
3. Оптимальный диаметр подводящих труб: сталь ¾ дюйма, полипропилен армированный 25 мм.
4. Рекомендуется утеплить трубы. Это требование особенно важно при скрытой прокладке пластикового трубопровода.

Полнофункциональная боковая / диагональная схема отвода с ограниченным байпасом. К такой конструкции прибегают сантехники на ранее установленном полотенцесушителе, если нет необходимости полностью менять конструкцию стояка.

Между входами устройства перемычка сужается на один размер в диаметре. Вариант подключения подходит только для циркуляции воды сверху вниз

Перенос байпаса оправдан, если нужно оставить старые расходные материалы к стояку. При таком способе подключения не рекомендуется использовать узкую перемычку. Главное требование — качественная подача теплоносителя.

Допуски и требования к монтажу для отвода со смещенным байпасом такие же, как для бокового или диагонального подключения с прямой перемычкой (+)

Некоторые модели сушилок предназначены для нижнего подключения. Прошивка происходит по трем основным схемам.

Контуры эффективны при любом направлении потока хладагента. Когда вода закрыта, система воздушная, поэтому необходимо установить сливной кран на вертикальном коллекторе. Как правило, он идет в комплекте с устройством (+)

Требования к реализации более низкого подключения:

1. Нижний выход должен быть расположен под полотенцесушителем.
2. Подводящие трубы рекомендуется изолировать.
3. Верхний выход стояка при использовании смещенного или узкого байпаса расположен ниже точки подключения к прибору.

Оптимальный уклон — около 2 см на метр трубы. Выполнение этого условия гарантирует независимость контура от направления потока воды.

Возможные вынужденные варианты врезки

При боковом подключении допускаются некоторые отклонения от рекомендуемых типовых схем.

Раздача труб при необходимости нестандартное расположение труб. Работа устройства одинаково эффективна при разном направлении теплоносителя (+)

Основные условия врезки остаются неизменными. Отличие заключается в точках соединения полотенцесушителя с стойкой, а также в наличии вертикальных участков на входе и выходе устройства.

Альтернативный боковой вырез показан ниже. Верх полотенцесушителя расположен над верхним выпускным отверстием. После отключения воды вам нужно будет удалить воздух из змеевика.

Схема подключения требует установки вентиляционного отверстия на устройстве. Из-за строительной «фазы», ​​когда прекращается подача воды, в системе образуется воздушная камера (+)

Нижнюю вставку тоже можно немного доработать. Необходимость размещения труб от стояка на минимальном расстоянии от пола заставляет увеличивать оба подъема труб. При соблюдении всех требований нижнего подключения система работает без сбоев.

Требования к установке соединения с удлиненными вертикальными участками нижнего трубопровода не меняются. Допускается другое направление циркуляции воды (+)

Неправильные схемы подключения

Неопытные мастера иногда не придерживаются рекомендованных схем. В результате сушка остается прохладной с непрерывной подачей горячей воды. Примеры возможных упущений приведены ниже.

Неправильное выполнение бокового и нижнего крепления приводит к прекращению циркуляции воды в полотенцесушителе (+)

В обеих версиях устройство расположено ниже нижнего выхода стойки. Стекающая охлаждающая жидкость остывает и застревает. Вода не отбрасывается, так как сверху есть давление потока теплоносителя.

Боковой разрез с петлей наверху. Схема реализована мастерами для скрытия коммуникаций за натяжным потолком

В образовавшейся «горбочке» скапливается воздух. Со временем воздушная камера перестает циркулировать в радиаторе, и полотенцесушитель остывает.

Представленный ниже вариант сочетает в себе сразу две ошибки. Схема явно не работает.

Комбинация нижнего и верхнего порога затрудняет естественное кровообращение. Такое исполнение характерно, когда мастера стараются спрятать верхний запас за потолок, а нижний — в стяжку

Как правильно подключить

Даже мощная и качественная модель не подойдет, если при подключении были допущены ошибки. Кроме того, в бытовых системах возможны серьезные сбои, которые приведут к проблемам: снижение проходимости стояка, снижение температуры в общей сети.

Рекомендуется соблюдать правила установки:

• поместите полотенцесушитель как можно ближе к стойке;
• не ставьте запорную арматуру на общий стояк;
• при меньшей подаче воды и естественной циркуляции не допускать сужения выпускных отверстий, так как это увеличивает гидравлическое сопротивление в ответвлении и препятствует прохождению воды через просвет трубы сушилки;
• при необходимости между отводами установить байпас: резервную перемычку для обеспечения работы магистрального трубопровода;
• не допускайте петель или кривых к кривым;
• краны и подводящие трубы не должны быть меньше входных отверстий полотенцесушителя.

Когда байпасная секция перемещается или сужается, объем и скорость воды, поступающей в сушилку, уменьшаются, что можно компенсировать только установкой насоса для создания принудительной циркуляции.

Последовательность действий при монтаже

Порядок установки сушилки, нюансы работы различны для каждого ее вида. Производители выпускают:

• водяные модели — осуществляется подключение трубами для отопления и горячего водоснабжения. Электричество сэкономлено. Установка требует навыков и знаний. Важно учитывать давление в линии.
• Электроприборы — работают автономно и независимо от отопительного сезона и водоснабжения. Требуется правильная работа ЛЭП. Устанавливается, если установка сушилки срочна и в ближайшее время в помещении не планируется ремонт. Есть переносные электрические сушилки. Выбор модели производится с учетом площади помещения.
• Комбинированный: работает в 2-х режимах. Подключение осуществляется от электросети и сети горячего водоснабжения. Модель практична, но не доступна рядовому покупателю. Цена на такую ​​сушку высока.

Снятие старого устройства

Первым делом нужно удалить старое устройство. Возможно, потребуется взяться за другую модель советской эпохи или разобрать современное устройство.

1. Удаление серпантинной модели советских времен. Перед тем, как самостоятельно установить полотенцесушитель в ванной, мастера рекомендуют заменить стояк. Его проводят частично в квартире или меняют стояк целиком. Подключение производится с согласия соседей этажом выше и ниже, так как это происходит в их санузлах. Тогда старые трубы, спрятанные в потолке, будут удалены.
2. Удаление современной модели. Если есть съемные соединения, то демонтаж не составит труда. Чтобы легко прикрепить полотенцесушитель, в центре соединительных патрубков приобретается сменный прибор с такими же размерами.

Устаревшее устройство разбирают, к ответным частям разъемов подключают новый, к стене крепят полотенцесушитель.

Получение разрешения на замену стояка

После получения разрешения на выполнение работ подача жидкости к общему входному стояку перекрывается. Советский змеевик разрезан вместе с стояками. Вам потребуются навыки работы с болгаркой. Стоек вырезают сначала в его ванной, потом соседи. Резьбовые соединения разрезают соседи на куски труб. Подключаются новые трубы и вставляются в квартиру.

Соединения выполняются с особой тщательностью. В противном случае у соседей по квартире будет потоп, и ответственность за нанесение ущерба несет тот, кто проводил ремонтные работы.

Преимущества и особенности нижнего подключения

Подобные схемы установки агрегатов стали популярны в последнее время. Ведь закрепив полотенцесушитель снизу, можно скрыть лишние трубы с помощью различных аксессуаров или предметов интерьера. В магазинах можно найти огромный ассортимент моделей, которые будут установлены таким образом. Но при внешней привлекательности нижняя схема подключения менее эффективна, чем прямое или боковое подключение. А чтобы он заработал, стоит учесть ряд моментов:

1. Для эффективности установленного блока нижняя ветвь стойки должна находиться ниже края полотенцесушителя.
2. Если верхний выход стояка с узким или ступенчатым байпасом расположен под агрегатом, чтобы он работал в любом направлении потока воды. Даже при использовании прямых труб требуется небольшой подъем. Строго горизонтальное положение ответвления допускается только при использовании широких труб и небольшом удалении от стояка.
3. Вертикальные участки трубы могут быть любой длины. Это позволит разместить их как можно ближе к полу, независимо от высоты полотенцесушителя. Эффективность не будет потеряна независимо от направления движения воды в стояке.
4. Изгибы в этом контексте также недопустимы, поскольку они представляют собой место для образования воздушных карманов.
5. Однако, если планируется нижнее соединение, а вставки труб настолько высоки, что устройство будет слишком высоко для выполнения всех условий подключения, одно из соединений можно разместить над нижним краем полотенцесушителя, соблюдая два основных условия. Во-первых, направление потока воды в стояк должно быть строго вниз. Причем верхний выход должен находиться под краем устройства. В противном случае система не будет работать.
6. Наличие теплоизоляционного слоя обязательно, так как обычно стараются скрыть все элементы розетки.
   Радиатор для полотенец с нижним подключением

Учитывая существующие условия, стоит обратить внимание на популярные схемы подключения полотенцесушителя. О некоторых из них может быть известно, что они не работают из-за несоблюдения правил. Поэтому, если мастер предлагает вам варианты с входными кривыми, узкий или ступенчатый обход, будьте осторожны. Так вы избежите разочарования, когда полотенцесушитель останется холодным с работающей системой горячего водоснабжения.

Подведем итоги: установить или заменить полотенцесушитель своими руками можно, не название особых навыков. Самым простым вариантом подключения может стать устройство, работающее от электричества.

Если вы выбираете устройство, которое работает в системе отопления или горячего водоснабжения, учитывайте несколько деталей. Сначала проверьте, как часто в вашем районе отключают отопление или горячую воду. Это определит, насколько долго полотенцесушитель будет бесполезен. Это не касается людей, проживающих в домах, где вода нагревается за счет водяного столба или бойлера.

При выборе типа подключения задайте направление движения воды. Используемые параметры будут зависеть от этого. Обязательно используйте модели с байпасом, если вы хотите отключать устройство с помощью кранов, когда оно не используется.

Поскольку основных вариантов подключения полотенцесушителя к столбу несколько — прямой, боковой, диагональный или нижний, выбор следует делать исходя из исходного расположения устройства и его высоты. Самое простое в реализации — прямое подключение.

При выборе бокового или нижнего метода следует учитывать несколько факторов, особенно при использовании шахматного байпаса или конической трубки. Выбирая один из последних методов, проанализируйте и отбросьте заведомо неработающие варианты. И тогда ваш полотенцесушитель станет красивым и функциональным предметом интерьера.

Выбор прибора

Принцип действия

Сушилки можно разделить на три основные группы.

• Вода — подключена к системе отопления или ГВО.
• Электрический, с питанием от сети.
• Комбинированный, сочетающий эти два принципа.

Чаще всего используются те, у которых есть вода. Их главное преимущество в том, что за охлаждающую жидкость не нужно платить. Главный недостаток — сложность установки, особенно если вы планируете переносить радиатор. В последнем случае потребуется согласование с управляющей компанией. В случае аварии вся мачта будет заблокирована. Еще один недостаток — возможность протечек из-за некачественного монтажа или неправильного выбора продукта.

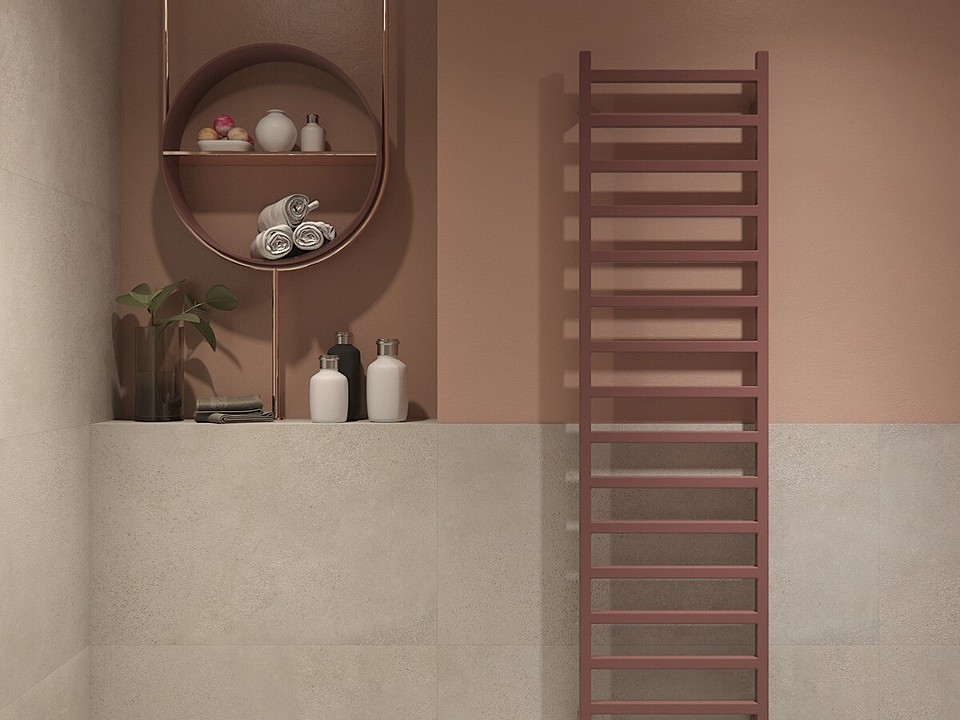

Электрический полотенцесушитель TERMINUS

Техника безопасна, но потребляет много энергии. Их можно повесить на любом расстоянии от системы ХВО и отопления. Батарею ставят не только в ванной, но и в других помещениях — раздевалках, кухнях, коридорах. Им потребуется отдельная розетка для питания. В ванной или на кухне обязательно должен быть дифференциальный выключатель.

Комбинированные модели гарантируют бесперебойную работу даже при отсутствии воды или электричества.

Instagram @ ksktrade.ru

Прежде чем самостоятельно установить полотенцесушитель в ванной, следует выяснить, как это отразится на напоре воды в стояке и напряжении в сети. Эту информацию можно уточнить в управляющей компании.

Материалы

Одно из важнейших свойств продукта — его долговечность. Это зависит от качества материала и от того, как правильно выполнено соединение.

Виды металлов

• Нержавеющая сталь. Труба из нержавеющей стали должна иметь хромированную внутреннюю поверхность, иначе она окислится под воздействием примесей. Когда они реагируют, они создают на стенах налет. Накапливаясь постепенно, препятствует вытеканию жидкости.
• Медь и латунь хорошо отводят тепло, но недолговечны. Это мягкий материал, который легко деформируется при ремонте. Подумайте, к какой системе подключено устройство. Готовится горячая водопроводная вода, в состав которой введены химически активные соединения. Они безопасны для человека, но вступают в реакцию с некоторыми металлами.
• Черная сталь. В основном используется для частных домов. Он не выдерживает высокого давления и быстро выходит из строя, независимо от того, насколько правильным является соединение. Внутренняя поверхность должна иметь антикоррозионный слой.

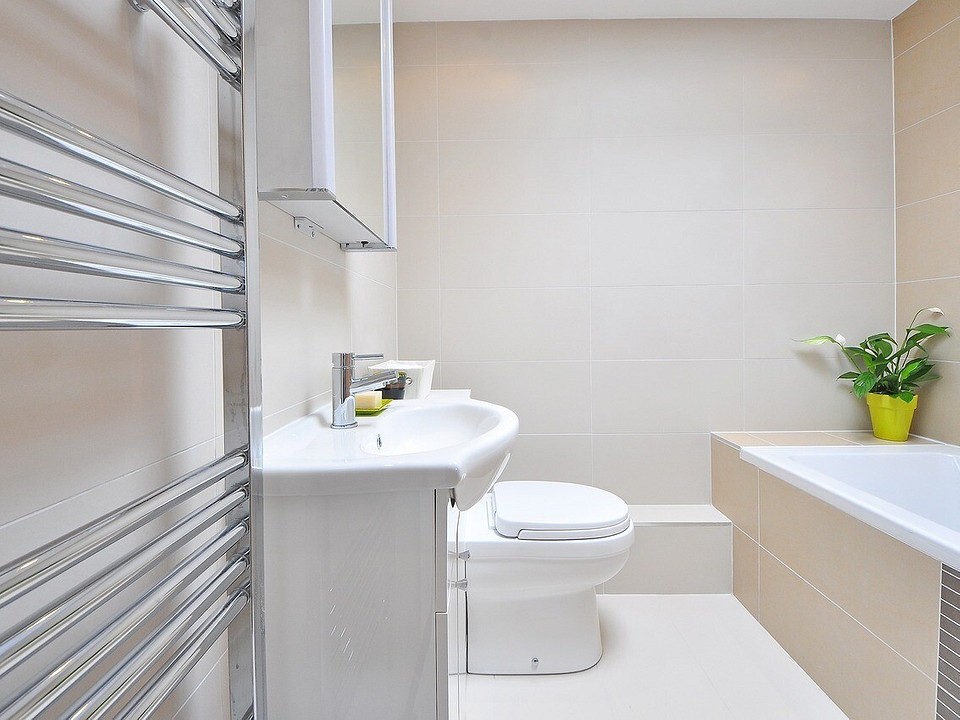

Pixabay

Форма и размер

Чем больше площадь излучения, тем эффективнее устройство. При этом следует учитывать, что, проходя по контуру, охлаждающая жидкость постепенно остывает. Если вода в стояке недостаточно горячая, лучше выбрать аккумулятор меньшего размера или использовать модель, которая работает от розетки. Средняя температура жидкости в системе ГВС — 60 градусов.

Форма может быть самой разной: от М до формы лестницы.

Самый простой способ — смонтировать модель, у которой расстояние между входным и выходным отверстиями такое же, как у старого радиатора. В этом случае делать новые кривые не нужно.

Если вам необходимо изменить высоту установки полотенцесушителя от пола, вам необходимо будет отключить систему GVO до окончания сварки.

Водяной полотенцесушитель TERMINUS

В квартирах напор позволяет использовать соединяемые конструкции не сбоку, а снизу. У этого решения больше недостатков, чем преимуществ. Единственное его предназначение — дополнить необычный интерьер. Коммуникации нужно будет перетащить на пол. Их длина увеличится в несколько раз по сравнению с трубами, используемыми для подключения обычных устройств. Когда теплоноситель наконец дойдет до контура, его температура упадет на несколько градусов. Еще одна проблема — низкое давление на верхних этажах многоквартирных домов. Поднять столб воды до контурного уровня может просто не хватить.

Instagram @ loddi.ru

Демонтаж старого устройства

Начните с разборки старого полотенцесушителя. Из-за этого:

1. Договорившись с соседями в подъезде и управляющей компанией, отключаем стояк отопления и сливаем из него воду.
2. Если к трубам стояка приваривалась старая конструкция, обрезаем болгаркой. В случае разъемного соединения откручиваем стыки крепления.
3. В редких случаях, когда установочные размеры нового устройства совпадают со старым, его можно считать очень удачным. Чаще всего это не так и приходится резать трубы даже при гибком соединении.
4. Паз в стойке должен быть больше по высоте, чем расстояние между входными трубами нового полотенцесушителя, чем длина ракеля и фитингов, необходимых для вставки байпаса.
5. При резке учитываем не только установочные размеры нового устройства, но и возможность нарезания резьбы на трубах.
6. Снимаем со стены старое устройство, отрезав его кронштейны болгаркой или ножовкой.

В настоящее время на рынке представлен огромный выбор водонагревателей разного типа. Мы расскажем, какой котел выбрать для квартиры и как правильно его установить и подключить.

Как установить газовый водонагреватель в квартире, читайте в этой публикации. / Blockquote_gray

2. Общие требования к монтажу

Схемы установки сушки отличаются друг от друга, но стоит помнить об общих требованиях, чтобы избежать ошибок и последствий. Монтаж полотенцесушителя, ножниц и спиральной лестницы необходимо производить с учетом следующих условий.

• • Диаметры труб и стояка должны быть одинаковыми и не ограничиваться.
  • На сушилке между кранами должна быть перемычка. Благодаря этому вы можете в любой момент отключить часть устройства и отправить ее в ремонт.
  • Не рекомендуется устанавливать запорную арматуру в зоне сушки и на перемычке. Это может привести к замедлению потока воды и недостаточной температуре устройства. Кроме того, запорные части могут быть оснащены обычными клапанами.
  • Желательно соблюдать правила размещения сушилки над полом, у стен и устройств, подающих воду.
  • запрещается нарушать минимальное расстояние между сушилкой и рабочей стенкой.



Установка полотенцесушителя пошагово по всем правилам станет понятна даже непрофессионалам.

Инструкция по установке водяной модели

Есть две принципиально разные системы отопления: открытая и закрытая. В первом случае сушку помещают в негерметичный трубопровод. Кислород попадает в металлические трубы, металл окисляется, процессы приближаются к времени коррозии. Для открытых цепей выбираются змеевики с внутренней защитой от коррозии. Кислород не проникает в закрытую систему, поэтому требования к внутреннему слою не такие строгие.

Способы подключения водных моделей:

• нижняя горизонталь — так соединяются конструкции нестандартных форм или больших размеров;
• диагональный метод — применяется для устройства в виде лестницы;
• прямая сторона: складывайте устройства в форме M и P — популярный метод для моделей выше 60 см.

При установке учитывается давление в трубах, чтобы не было разрывов. Для монтажа используется угловая фурнитура, переходники разных типов. Используйте термостатические клапаны, чтобы изменить температуру в полотенцесушителе. Пользователь устанавливает температуру, а автоматика регулирует векторный поток в трубопроводах.

Прямое подключение

В ванную входит стояк предыдущей квартиры, к выходу подключается нижняя или верхняя трубка змеевика (в зависимости от направления подачи воды). Ко второму концу сушилки прикреплен стояк, который переходит в другой корпус. Полотенце располагаем так, чтобы оно было продолжением стояка, его частью.

Особенности подключения:

• диаметр катушки не должен быть меньше диаметра лески;
• направление движения воды (вверх или вниз) не влияет на эффективность сушки;
• при подключении учитывать межосевое расстояние клемм;
• перед установкой отключите стояк (сантехнику).

Змеевик помещается путем приваривания резьбовых патрубков, затем упаковывается полотенцесушитель. Трубы стояка могут быть металлическими, металлопластиковыми, полипропиленовыми, поэтому вместо сварки используется резьбовое соединение. Для отделки на сушилку кладут ящик из дерева, металла, пластика.

Угловое подключение

Диагональная схема означает, что оборудование вставлено в саму мачту. Подходит для различных форм сушилок, но чаще используется для лестниц. Направление движения воды в системе не имеет значения, так же как не имеют значения напор, расход и расстояние от общего стояка. Если установка произведена правильно, в системе отсутствуют воздушные карманы, нет необходимости продувать воду для их удаления.

Правила диагонального подключения:

• нижняя точка отбора под сушильную ветвь;
• подводка сделана с наименьшим количеством складок;
• байпас имеет такой же диаметр, как и трубы;
• диаметр подводного патрубка не менее DN 20, 25 для металлопластика и ¾ дюйма для металла;
• для подсоединения шаровых кранов диаметром ¾ дюйма;
• рекомендуемое расстояние от мачты 4 — 4,5 м.

Трубы покрывают теплоизоляцией, если они проходят через стены, чтобы избежать потерь тепла. Диагональное угловое подключение не имеет видимых преимуществ, вопреки мнению большинства пользователей. При необходимости схему можно изменить для другого положения подводных труб.

Нижнее подключение

Этот способ популярен, если нужно спрятать подводящие трубы без сколов на длинных участках. В этом случае вертикальные коллекторы можно спрятать за аксессуарами, размещенными у стен. Существуют специальные модели, предназначенные для этого типа вставки.

Правила подключения ниже:

• нижняя часть подводного стояка расположена под рамой сушилки;
• диаметр байпаса уменьшен по сравнению с коллекторами стояка;
• верхний выход стояка также находится ниже выхода полотенцесушителя, поэтому сушилка работает с разными направлениями энергоносителя в трубах;
• высота установки полотенцесушителя может быть разной;
• повороты и повороты создавать не нужно.

При использовании плоского или смещенного байпаса подводная труба должна быть немного наклонена вверх (5-15 мм от стояка до осушителя). Трубы диаметром более 32 мм изготавливаются без уклона. Встраиваемые в стену трубы облицованы изоляцией от потерь тепла. Если участки нижней строчки растянуты, принцип работы не меняется. Если верхний вход стояка выше выхода сушки, внутренний контур замкнут, устройство не нагревается.

Схемы установки

При наличии стояка ГВС или отопления используются способы подключения для подключения водяных полотенцесушителей:

• боковая сторона;
• диагональ;
• низший.

Выбор варианта зависит от расположения коммуникаций в комнате и модели сушилки.

Схема 1 — боковое подключение без смещения или заужения байпаса

Полотенцесушитель работает благодаря естественной циркуляции горячей воды, которая после охлаждения, согласно законам физики, вытесняется из новых нагретых порций.

Межцентровое расстояние устройства должно быть меньше или равно расстоянию между отводами, но не более. Это создает перепад давления, необходимый для заполнения трубок жидкостью и ее перемещения.

Это соединение является наиболее эффективным, что подтверждают исследования с помощью тепловизора.

Схема 2 — диагональное подключение

К тому же такая установка полотенцесушителя не имеет преимущества.

Боковое или диагональное подключение работает в любом направлении и в любом диапазоне. После отключения нет необходимости удалять воздух. Допускается установка на расстоянии от стояка до 4-5 м.

Схема 3 — нижнее подключение

Этот способ не так эффективен, как боковое подключение, но имеет свои преимущества:

• между отводами может быть любое расстояние, величина которого не влияет на работоспособность системы;
• трубы можно укладывать на уровне пола или под ванной.

желательно, чтобы оба выхода находились под полотенцесушителем для обеспечения равномерности подачи теплоносителя и предотвращения застоя.

Неправильные схемы

Ниже представлены варианты неправильного подключения, при которых полотенцесушитель плохо нагревается или вообще не работает.

Если ремонт уже проведен и укладка плитки окончена, замены полотенцесушителя в случае неисправности можно избежать, установив помпу с датчиком температуры и защитой от сухого хода.

Арматура

Для установки полотенцесушителя потребуются шаровые краны со встроенным «американским» ракелем. Соединяются с полипропиленовыми трубами с помощью муфт с внутренней резьбой.

Если шаровой кран имеет обычную конструкцию, то применяется переход от муфты ППР с резьбой на латунную «американку». Комбинированные изгибы из пластика и латуни не рекомендуются. При колебаниях температуры часто проигрывают.

В системах с естественной циркуляцией без смещения и / или усадочного байпаса устанавливаются водовыпуски 3/4 дюйма. Эксцентрики лучше заменить на ниппели или стержни того же диаметра.

Основные ошибки при подключении

Нередко неопытные сантехники допускают множество технологических ошибок, пытаясь угодить покупателю, который хочет эстетично украсить участки старой электропроводки или желает использовать каналы в стенах для других целей при установке. Подобные ошибки часто приводят к тому, что труба не нагревается, и ванная не превращается в самое теплое и комфортное место в доме.

Перечислим основные технологические ошибки при установке полотенцесушителей.

• Труба имеет своеобразный «горб» в верхней части конструкции в верхней части трубы. При этом образуется кольцо, в котором рано или поздно будет скапливаться воздух. Обычно подобная схема неправильно используется для маскировки некоторых труб под натяжным потолком.
• Нижнее отверстие находится в сетке намного ниже самой нижней точки полотенцесушителя. При этом два основных механизма механически входят в своеобразное «противостояние»: естественная и принудительная циркуляция теплоносителя в контуре.
• Особо сложным случаем можно назвать такую ​​схему, при которой две точки врезки расположены выше нижнего края полотенцесушителя. В такой ситуации вода просто не может протекать через малый контур. Кроме того, при использовании этой неправильной схемы одновременно образуется пара мешков (своеобразных «ловушек»), в которых будет собираться остывший теплоноситель.
• Еще одна проблемная схема — расположение верхней части облицовочной системы под потолком и нижней части в стяжке бетонного пола. В этом случае катушка не работает одновременно по нескольким причинам. Первый — скопление воздушных масс от потолка, второй — образование такого же «кармана», препятствующего естественной циркуляции теплоносителя. В результате прекращается циркуляция горячей жидкости, и рано или поздно ванная становится помещением с неоптимальным микроклиматом.

Специалисты отмечают еще несколько технологических ошибок, которые категорически не рекомендуются при установке полотенцесушителя на водной основе в ванной комнате. В частности, наиболее серьезными считаются два упущения.

1. Непреднамеренная усадка металлопластиковых труб. Это явление часто связано с некоторыми нюансами конструкции пресс-фитингов. В результате повышенное гидравлическое сопротивление возникает не только внутри самой квартиры, но и по стояку.

2. Неправильная установка запорной арматуры (арматуры) перед конструкцией змеевика. С одной стороны, установленные таким образом краны теоретически позволят закрыть полотенцесушитель, если в этом нет необходимости. Однако при этом отключение любого крана просто остановит мачту на всех этажах. При этом циркулирует теплоноситель, но его объем, лишенный подвижности, рано или поздно остывает. Следовательно, для получения горячей воды вам не придется «никуда» наливать достаточно большой объем остывшей жидкости. В тяжелых случаях в сети происходит так называемое «проветривание» всего стояка в многоэтажном доме, что лишний раз подтверждает тот факт, что запорная арматура не может быть установлена ​​на полотенцесушитель.

Монтаж полотенцесушителя своими руками: пошаговая инструкция

Самый простой в установке прибор — М или П-образный с боковым подключением. Для него на стояке подготовлены отводы с межосевым расстоянием 500 или 600 мм с отводами. Необходимо приобрести сушилку, подходящую по размеру и диаметру трубы «американка», уплотнительную проволоку. Вам потребуются ключи для устройства стыков и «американки», перекрытия для маскировки стыков, строительный уровень.

Установка полотенцесушителя небольшого размера с боковым подключением

Установка выполняется в следующем порядке:

1. 1. Оберните провод вокруг всех внешних винтовых соединений.

1. 1. Заранее наденьте вкладыши на трубы. Если конструкции съемные, это можно сделать по окончании работы.
   2. Прикрутите соединительную муфту к полотенцесушителю, затем «по-американски» с помощью разводного газового ключа.
   3. В отводы на изгибах стояков вкрутить аналоги «американца.

1. 1. Проверяйте вертикальность стыков строительным уровнем.

1. 1. Установите сушилку в нужное положение, затяните «американку».

1. 1. Проведите пробную поездку, чтобы проверить герметичность конструкции.

Если отделка стен еще не закончена, полотенцесушитель разбирают и после его завершения устанавливают и крепят к плитке.

Установка полотенцесушителя с нижним подключением

Как правило, «лесеночная» модель подключается снизу. Монтировать такое устройство необходимо следующим образом:

1. 1. Отметьте на стене точки крепления устройства.

1. 1. При необходимости сделайте пробивки для труб в стене.

1. 1. Отпаять трубы от стояка отопления в 2 ответвления.
   2. Оберните внешнюю резьбу уплотнительной резьбой.
   3. Временно повесьте полотенцесушитель на стену, выровняйте, закрепите дюбелями. Необходимо следить за тем, чтобы швы отходили от стены на толщину плитки, которой в дальнейшем будут отделывать поверхность.
   4. Смочите и оштукатурите плиты.
   5. Снимите сушилку с опор и выложите плиткой стены. Наконец, установите устройство после того, как вы закончили использовать кулачки, ввинтив их через контрольные отверстия в переходных втулках. На этом этапе установите все прокладки. Тщательно отрегулируйте положение рамки с помощью уровня.

1. 1. Отметьте точки верхних анкеров.
   2. Снова снимите полотенцесушитель. Накрутите декоративные фланцы на нижние кронштейны.
   3. Просверлите отверстия по верхней отметке, вставьте дюбели, подвесьте приспособление и затяните все винты.
   4. Откройте краны, выпустите воздух и проверьте герметичность.
   5. Смотровое отверстие закрыть люком.

Полотенцесушитель с нижним подключением готов к работе.

Подключение полотенцесушителя в загородном доме

Установка обогревателя в частном доме имеет ряд преимуществ:

• авторизация уголовного кодекса и оповещение соседей не требуется;
• габариты устройства не ограничиваются стандартными размерами санузла в многоквартирных домах;
• если у вас колодец чист, трубы не забиты осадком и грязью, можно купить импортную систему, требующую качества теплоносителя;
• владелец может установить запорную арматуру в любой момент, поскольку прекращение циркуляции воды не влияет на ее доступность и температуру других потребителей ГВС.

В загородных домах устройство устанавливается по тому же алгоритму, что и в квартире.
